উল্লম্ব দ্বৈত-অক্ষ যৌগিক মেশিন

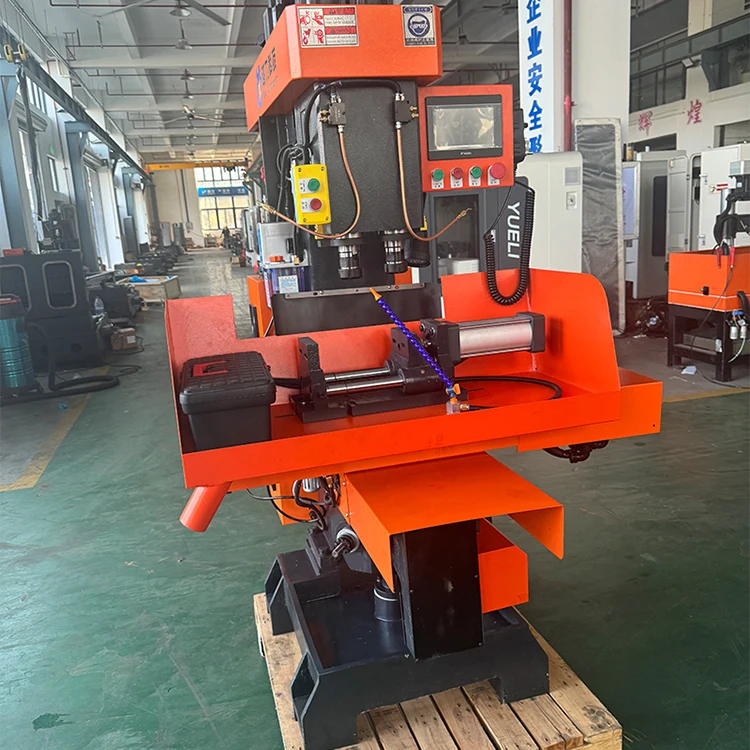

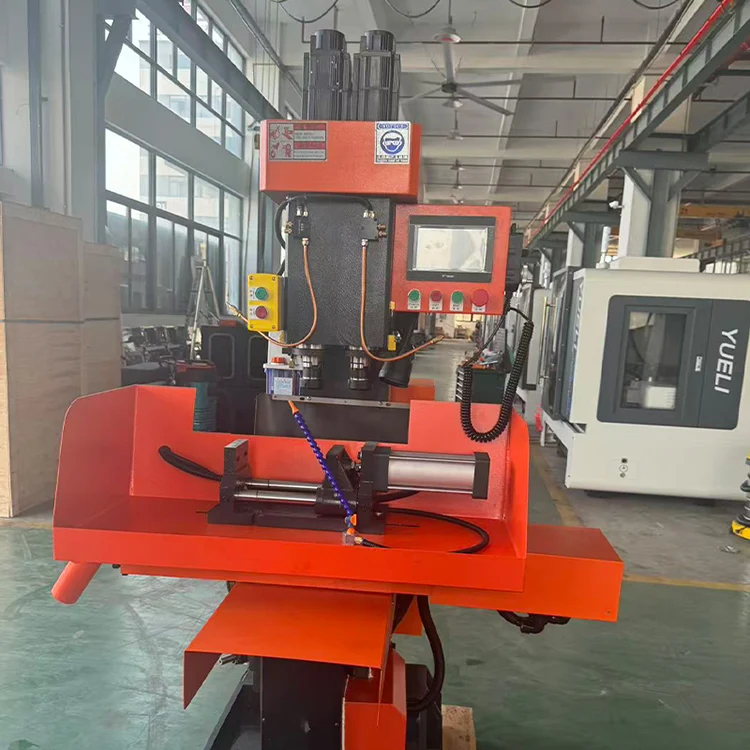

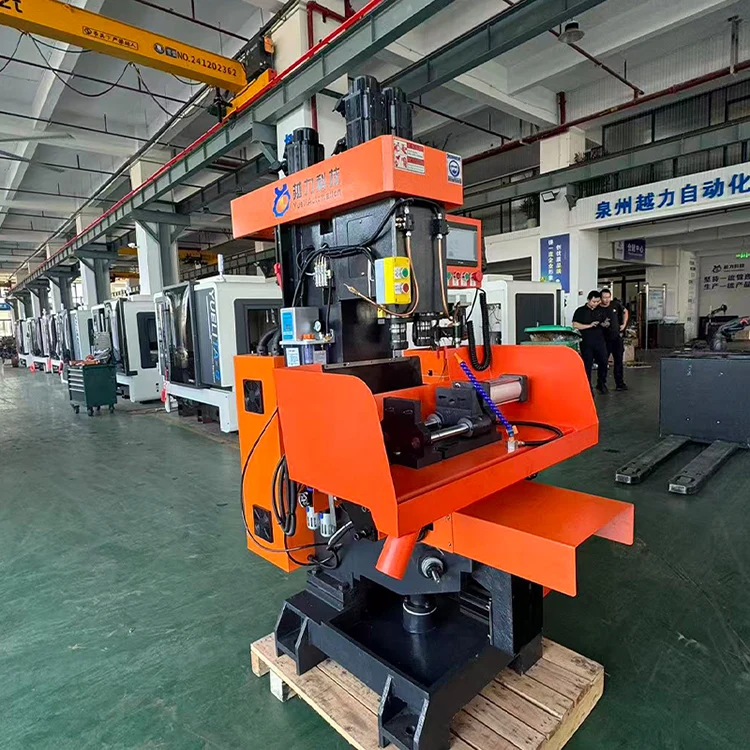

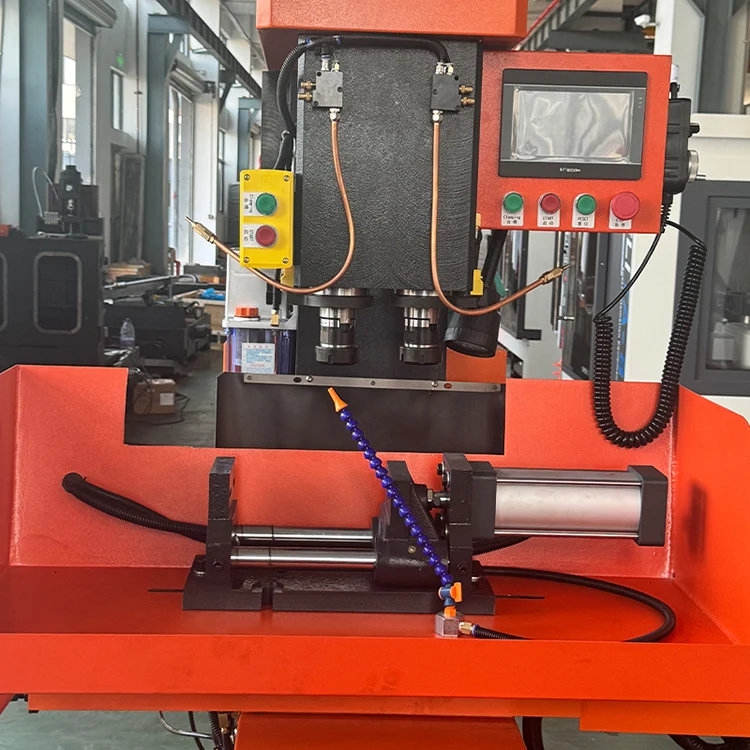

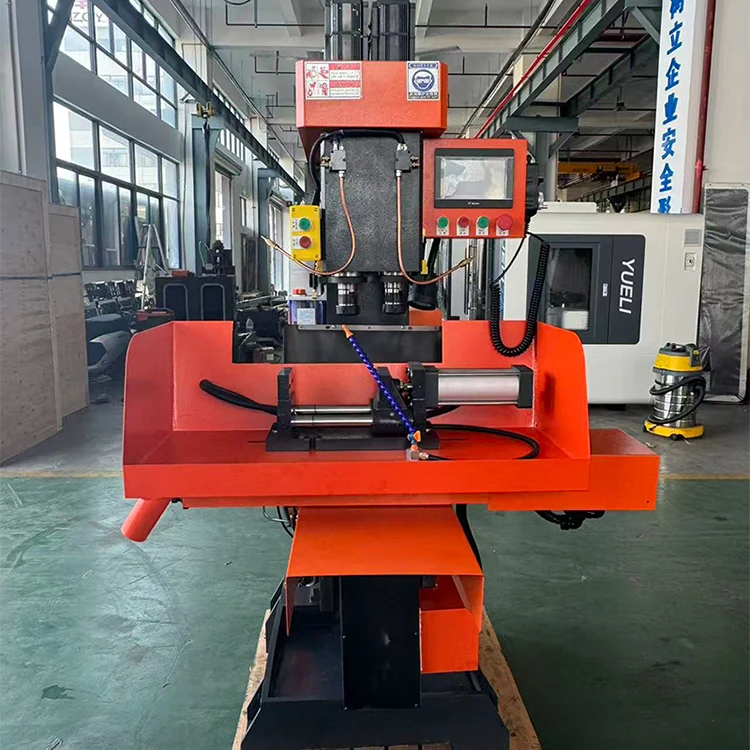

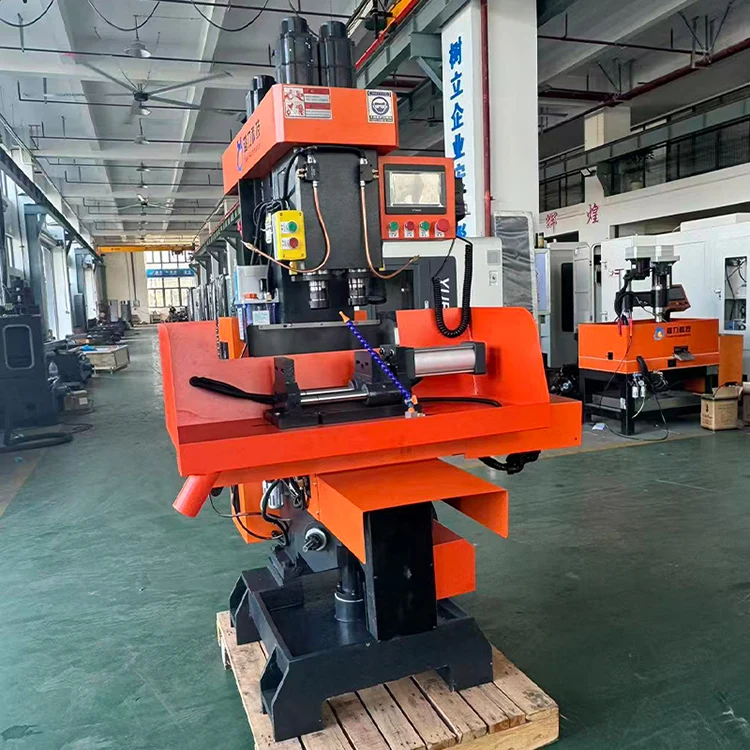

উল্লম্ব ডুয়াল-অ্যাক্সিস কম্পাউন্ড মেশিন (অভ্যন্তরীণ মডেল ZSK4132X2B) Quanzhou Yueli Automation Equipment Co., Ltd দ্বারা নির্মিত। এটি ছোট থেকে মাঝারি-ব্যাচের দরজা ফিটিং পণ্যগুলির উত্পাদন এবং প্রক্রিয়াকরণের জন্য উপযুক্ত। মেশিন টুলটি একটি মসৃণ এবং মার্জিত চেহারা, সহজ এবং স্বজ্ঞাত অপারেশন এবং সুবিধাজনক সমন্বয় সহ। পিএলসি নিয়ন্ত্রণ গ্রহণ করে, এটি উচ্চতর অটোমেশন স্তর এবং চমৎকার নির্ভরযোগ্যতা নিয়ে গর্ব করে, যা অপারেটরদের শ্রমের তীব্রতা হ্রাস করে। এটি একটি অপারেটরকে একাধিক মেশিন পরিচালনা করতে সক্ষম করে এবং একটি আদর্শ উচ্চ-দক্ষতা এবং দূষণ বিরোধী প্রক্রিয়াকরণ সরঞ্জাম হিসাবে কাজ করে।

পণ্য পরিচিতি

উল্লম্ব ডুয়াল-অ্যাক্সিস কম্পাউন্ড মেশিন ছোট থেকে মাঝারি-ব্যাচের দরজা ফিটিং পণ্যগুলির উত্পাদন এবং প্রক্রিয়াকরণের জন্য উপযুক্ত। মেশিন টুলটি একটি মসৃণ এবং মার্জিত চেহারা, সহজ এবং স্বজ্ঞাত অপারেশন এবং সুবিধাজনক সমন্বয় সহ। পিএলসি নিয়ন্ত্রণ গ্রহণ করে, এটি উচ্চতর অটোমেশন স্তর এবং চমৎকার নির্ভরযোগ্যতা নিয়ে গর্ব করে, যা অপারেটরদের শ্রমের তীব্রতা হ্রাস করে। এটি একটি অপারেটরকে একাধিক মেশিন পরিচালনা করতে সক্ষম করে এবং একটি আদর্শ উচ্চ-দক্ষতা এবং দূষণ বিরোধী প্রক্রিয়াকরণ সরঞ্জাম হিসাবে কাজ করে।

· সরল এবং স্বজ্ঞাত অপারেশন সহ মসৃণ এবং মার্জিত চেহারা।

· PLC নিয়ন্ত্রণের সাথে সুবিধাজনক সমন্বয় এবং উচ্চতর অটোমেশন স্তর।

· কমিত শ্রমের তীব্রতা সহ চমৎকার নির্ভরযোগ্যতা।

· এক অপারেটর একাধিক মেশিন পরিচালনা করতে পারে।

প্রধান প্রযুক্তিগত পরামিতি

নিম্নলিখিত প্রযুক্তিগত পরামিতিগুলি উল্লম্ব দ্বৈত-অক্ষ যৌগিক মেশিনে প্রযোজ্য।

মেশিনের গঠন এবং বৈশিষ্ট্য

উল্লম্ব ডুয়াল-অ্যাক্সিস কম্পাউন্ড মেশিনে নিম্নলিখিত কাঠামোগত এবং কার্যকারিতা বৈশিষ্ট্য রয়েছে।

· অনেক সংখ্যক অংশের প্রক্রিয়াকরণ, ড্রিলিং, রিমিং এবং ট্যাপিং উচ্চ দক্ষতার সাথে একযোগে সম্পন্ন করা যেতে পারে।

· শরীরের গঠন কমপ্যাক্ট এবং ভাল দৃঢ়তা আছে।

· মূল শ্যাফ্টটি উচ্চ-মানের খাদ ইস্পাত দিয়ে তৈরি, শক্ত এবং তাপ-চিকিত্সা করা, নির্ভুল গ্রাউন্ড এবং উচ্চ পরিধান প্রতিরোধ ক্ষমতা রয়েছে।

·  স্লাইডিং পৃষ্ঠটি অতিস্বনকভাবে নিভে যায় এবং স্লাইডিং পৃষ্ঠের পরিষেবা জীবন নিশ্চিত করার জন্য একটি তৈলাক্তকরণ ডিভাইস রয়েছে।

· ওয়ার্কবেঞ্চটি একটি প্রারম্ভিক ডিভাইস এবং একটি বাফার পজিশনিং ডিভাইসের সাথে বাম এবং ডানে চলে, যার মধ্যে ছোট কম্পন এবং দ্রুত গতিবিধি রয়েছে।

· হ্যান্ডেলটি পুল রডের ধরন গ্রহণ করে, যা পড়ে যাওয়া সহজ নয় এবং উচ্চ নিরাপত্তা রয়েছে।

গঠন এবং কর্মক্ষমতা

উল্লম্ব ডুয়াল-অ্যাক্সিস কম্পাউন্ড মেশিনের নকশা উচ্চ প্রক্রিয়াকরণ দক্ষতা, স্থিতিশীল নির্ভুলতা এবং সহজ অপারেশন পদ্ধতির সুবিধা সহ মিলিং মেশিন এবং সমর্থনকারী স্টার্টিং ডিভাইসের কাঠামোগত বৈশিষ্ট্যগুলিকে গ্রহণ করে।

· বেল্ট প্রতিস্থাপন এবং টেনশন গঠন, গতি পরিবর্তন করা সহজ এবং বেল্টকে টেনশন করা।

· প্রধান শ্যাফ্ট একটি 4KW/4P মোটর দ্বারা একটি সিঙ্ক্রোনাস বেল্টের মাধ্যমে চালিত হয়, উচ্চ ট্রান্সমিশন দক্ষতা এবং কম শব্দ।

· বাম এবং ডান স্পিন্ডেল স্বয়ংক্রিয় পুনরুদ্ধার প্রক্রিয়া সবসময় স্পিন্ডলকে প্রক্রিয়াকরণের জন্য প্রস্তুত অবস্থায় রাখতে পারে, সময় বাঁচাতে এবং কাজের দক্ষতা উন্নত করতে পারে।

· লিফটিং প্ল্যাটফর্মের উত্তোলন উপলব্ধি করতে লিফটিং হ্যান্ডেলটি সহজেই ঘুরিয়ে দেওয়া যেতে পারে।

· ওয়ার্কবেঞ্চটি নির্ভরযোগ্য অবস্থান এবং স্থিতিশীল নির্ভুলতা নিশ্চিত করতে বাফার পজিশনিং দিয়ে সজ্জিত।

· মিডল ক্যারেজ এবং লিফটিং প্ল্যাটফর্মটি ওয়ার্কপিসের স্থিতিশীল অবস্থান নিশ্চিত করার জন্য লকিং মেকানিজম দিয়ে ডিজাইন করা হয়েছে, যা প্রক্রিয়াকরণের সঠিকতা নিশ্চিত করার জন্য সহায়ক।

· স্বয়ংক্রিয় নিয়ন্ত্রণ, ভাল নির্ভরযোগ্যতা উপলব্ধি করতে এবং উচ্চ দক্ষতা এবং প্রক্রিয়াকরণের উচ্চ নির্ভুলতা নিশ্চিত করতে বায়ুসংক্রান্ত ডিভাইস ব্যবহার করা হয়।

তৈলাক্তকরণ সিস্টেম

উল্লম্ব দ্বৈত-অক্ষ যৌগ মেশিন একটি ইতিবাচক স্থানচ্যুতি স্বয়ংক্রিয় লুব্রিকেশন সিস্টেম ব্যবহার করে। নিম্নলিখিত তৈলাক্তকরণ সময়সূচী প্রযোজ্য।

বৈদ্যুতিক সিস্টেম

উল্লম্ব ডুয়াল-অ্যাক্সিস কম্পাউন্ড মেশিন নিম্নলিখিত বৈদ্যুতিক সিস্টেম কনফিগারেশন ব্যবহার করে।

· CNC সিস্টেম: সানিকন।

· সার্ভো মোটর: সানিকন।

· স্পিন্ডল সার্ভো: ঝিমা প্রযুক্তি।

· এসি যোগাযোগকারী: স্নাইডার।

· রিলে: ওমরন।

· বায়ুসংক্রান্ত ভিস: YUELI।

নিরাপত্তা সুরক্ষা

উল্লম্ব ডুয়াল-অ্যাক্সিস কম্পাউন্ড মেশিন জিবি 15760-2004 মেটাল কাটিং মেশিন টুলের নিরাপত্তা সুরক্ষার জন্য সাধারণ প্রযুক্তিগত প্রয়োজনীয়তা মেনে চলে এবং প্রয়োজনীয় নিরাপত্তা ডিভাইস এবং সতর্কতা চিহ্ন দিয়ে সজ্জিত।

· X-অক্ষ কাটিং ফ্লুইড এবং চিপসকে কার্যকরভাবে ব্লক করতে একটি সম্পূর্ণরূপে আবদ্ধ স্টেইনলেস স্টিল শীট মেটাল শিল্ড ব্যবহার করে।

· Z-অক্ষ শীট মেটাল সুরক্ষা এবং একটি টেলিস্কোপিক কভার ব্যবহার করে কার্যকরভাবে পরিষেবা জীবন প্রসারিত করে।

· X এবং Z অক্ষগুলি অপারেশনাল ত্রুটি, প্রোগ্রামিং ত্রুটি, ড্রাইভের ব্যর্থতা ইত্যাদির কারণে সৃষ্ট ত্রুটিগুলি প্রতিরোধ করতে শক্ত এবং নরম সীমা দিয়ে সজ্জিত।

· বৈদ্যুতিক নকশা ওভারকারেন্ট এবং শর্ট সার্কিট সুরক্ষা সহ GB5226.1 বৈদ্যুতিক মান মেনে চলে।

· বৈদ্যুতিক মন্ত্রিসভা তাপ অপচয়ের জন্য অক্ষীয় প্রবাহ ফ্যান সহ একটি সম্পূর্ণ আবদ্ধ নকশা গ্রহণ করে।

· এনসি সিস্টেমে একটি অন্তর্নির্মিত ব্যাটারি রয়েছে; যদি সিস্টেমটি শক্তি হারায়, সঞ্চিত মেশিনিং প্রোগ্রামগুলি হারিয়ে যাবে না।

· বিভিন্ন আকস্মিক ত্রুটির কারণে ক্ষতি রোধ করতে অ্যালার্ম ফাংশন এবং জরুরী স্টপ বোতাম।

স্ট্যান্ডার্ড আনুষাঙ্গিক এবং নথি

উল্লম্ব ডুয়াল-অ্যাক্সিস কম্পাউন্ড মেশিন নিম্নলিখিত আনুষাঙ্গিক এবং নথিগুলির সাথে আসে।

সরঞ্জাম অন্তর্ভুক্ত:

· ডাবল-এন্ডেড রেঞ্চ 17-19, 12-14, 8-10, 22-24 (প্রতিটি 1টি)

· প্রক্সিমিটি সুইচ (2 টুকরা)

· কোলেট Φ20 (2 টুকরা)

· হেক্সাগন রেঞ্চ 1.5-10 (1 সেট)

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

এই উল্লম্ব দ্বৈত-অক্ষ যৌগ মেশিনে CNC সিস্টেমটি কী ব্যবহার করা হয়?

মেশিনটি সানিকন সিএনসি সিস্টেম ব্যবহার করে।

টাকু টেপার এবং সর্বাধিক তুরপুন ক্ষমতা কি?

স্পিন্ডেল টেপার হল NT30। তামার অংশগুলির জন্য সর্বাধিক ড্রিলিং ব্যাস হল 32 মিমি, এবং সর্বাধিক লঘুপাতের ব্যাস হল M32।

X, Y এবং Z1/Z2 অক্ষ ভ্রমণ কি?

X অক্ষের ভ্রমণ হল 320mm, Y অক্ষের ভ্রমণ হল 120mm, এবং Z1/Z2 অক্ষের ভ্রমণ হল 110mm।

টাকু গতি এবং মেশিন ওজন কি?

স্পিন্ডেলের গতি 10 থেকে 3000 r/min পর্যন্ত সামঞ্জস্যযোগ্য গতির সাথে। মেশিনের ওজন 900 কেজি।

মোট বিদ্যুতের প্রয়োজন কত?

মোট বিদ্যুৎ সরবরাহ ক্ষমতা 7KW।

Quanzhou Yueli Automation Equipment Co., Ltd. - Nan'an, Fujian, China - 2013 সালে প্রতিষ্ঠিত
