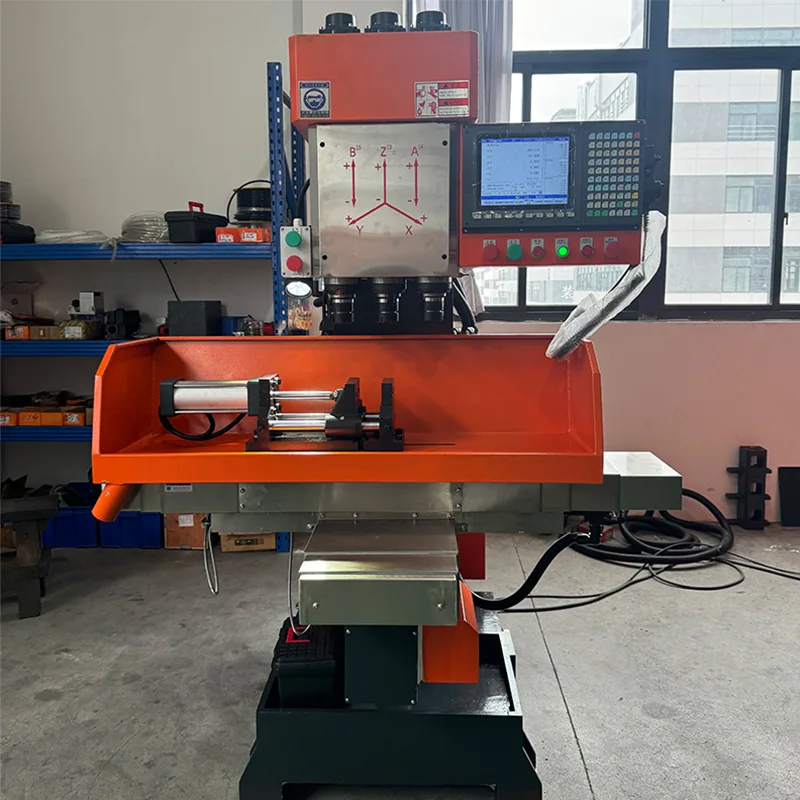

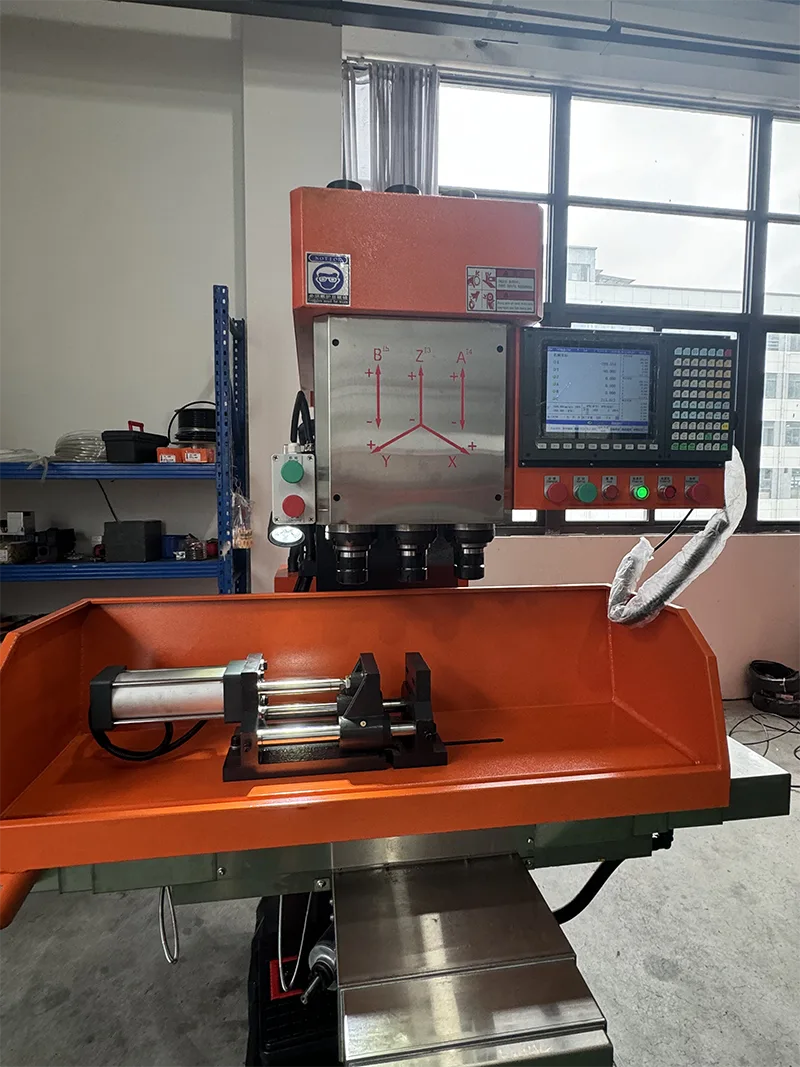

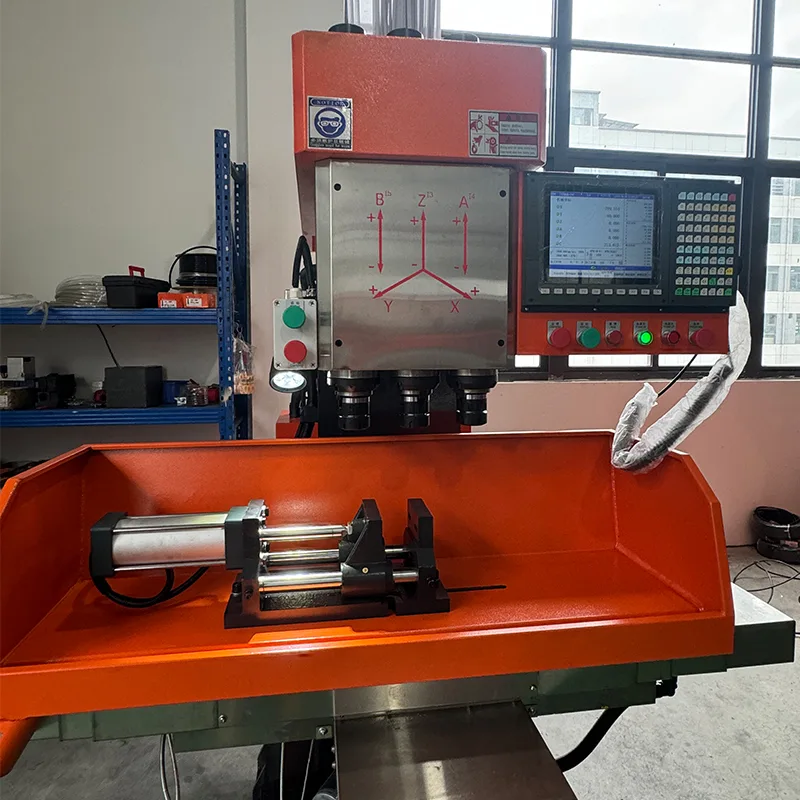

উল্লম্ব CNC তিন-অক্ষ

উল্লম্ব CNC তিন-অক্ষ ZSK-4150X4 আমাদের কোম্পানির একটি পরিপক্ক পণ্য। এই মেশিন টুলটি সমস্যার সমাধান করে যে প্রচুর সংখ্যক যন্ত্রাংশ প্রক্রিয়াকরণের সময় ড্রিলিং, রিমিং এবং ট্যাপিং একই সময়ে সম্পন্ন করা যায় না। সম্পূর্ণ ড্রিলিং, রিমিং, চ্যামফারিং এবং ট্যাপিং এবং অন্যান্য প্রয়োজনীয়তা, এটি উচ্চ দক্ষতা এবং শক্তি সঞ্চয় অর্জনের জন্য একটি আদর্শ যান্ত্রিক সরঞ্জাম। মেশিনটি পরিচালনা করা সহজ এবং বিশেষ প্রযুক্তিগত কর্মীদের ছাড়া অবাধে পরিচালনা করা যেতে পারে। কোম্পানিটি দশ বছরেরও বেশি পেশাদার প্রযুক্তি এবং কঠোর মান নিয়ন্ত্রণ জমেছে এবং এটির বিক্রয়োত্তর পরিষেবা রয়েছে, যা গ্রাহকদের দ্বারা ভালভাবে গ্রহণ করা হয়েছে।

পণ্য পরিচিতি

উল্লম্ব CNC তিন-অক্ষ ZSK-4150X4 আমাদের কোম্পানির একটি পরিপক্ক পণ্য। এই মেশিন টুলটি সমস্যার সমাধান করে যে প্রচুর সংখ্যক যন্ত্রাংশ প্রক্রিয়াকরণের সময় ড্রিলিং, রিমিং এবং ট্যাপিং একই সময়ে সম্পন্ন করা যায় না।

· একটি অপারেশনে সম্পূর্ণ ড্রিলিং, রিমিং, চেমফারিং এবং ট্যাপিং।

· উচ্চ দক্ষতা এবং শক্তি সঞ্চয় অর্জনের জন্য আদর্শ যান্ত্রিক সরঞ্জাম।

· বিশেষ প্রযুক্তিগত কর্মী ছাড়া কাজ করা সহজ।

· দশ বছরেরও বেশি পেশাদার প্রযুক্তি এবং কঠোর মান নিয়ন্ত্রণ।

· ভাল বিক্রয়োত্তর সেবা, ভাল গ্রাহকদের দ্বারা গৃহীত.

প্রধান বৈশিষ্ট্য

উল্লম্ব CNC তিন-অক্ষ ZSK-4150X4 এর নিম্নলিখিত বৈশিষ্ট্য রয়েছে।

· প্রচুর সংখ্যক যন্ত্রাংশের প্রক্রিয়াকরণ, ড্রিলিং এবং রিমিং এবং ট্যাপিং এক সময়ে সম্পন্ন হয়, উচ্চ দক্ষতার সাথে।

· ফিউজলেজ কম্প্যাক্ট এবং অনমনীয়।

· প্রধান শ্যাফ্টটি উচ্চ-মানের খাদ ইস্পাত দিয়ে তৈরি, এবং এটিকে শক্ত করা হয় এবং তাপ-চিকিত্সা করা হয়, অবিকল মাটিতে। এটি উচ্চ পরিধান প্রতিরোধের আছে.

· স্লাইডিং পৃষ্ঠটি সুপারসনিক ফ্রিকোয়েন্সি দ্বারা নিভে যায়। স্লাইডিং পৃষ্ঠের পরিষেবা জীবন নিশ্চিত করার জন্য এটিতে একটি লুব্রিকেটিং ডিভাইস রয়েছে।

· ওয়ার্কটেবলের বাম এবং ডান মুভমেন্ট একটি স্টার্টিং ডিভাইস এবং একটি বাফার পজিশনিং ডিভাইস গ্রহণ করে, যার ছোট কম্পন এবং দ্রুত নড়াচড়া রয়েছে।

· ছুরির হ্যান্ডেল একটি টান রডের ধরন গ্রহণ করে, যা পড়ে যাওয়া সহজ নয়। এটি উচ্চ নিরাপত্তা আছে.

প্রযুক্তিগত বিশেষ উল্লেখ

নিম্নলিখিত প্রযুক্তিগত পরামিতিগুলি উল্লম্ব CNC তিন-অক্ষ ZSK-4150X4 এ প্রযোজ্য।

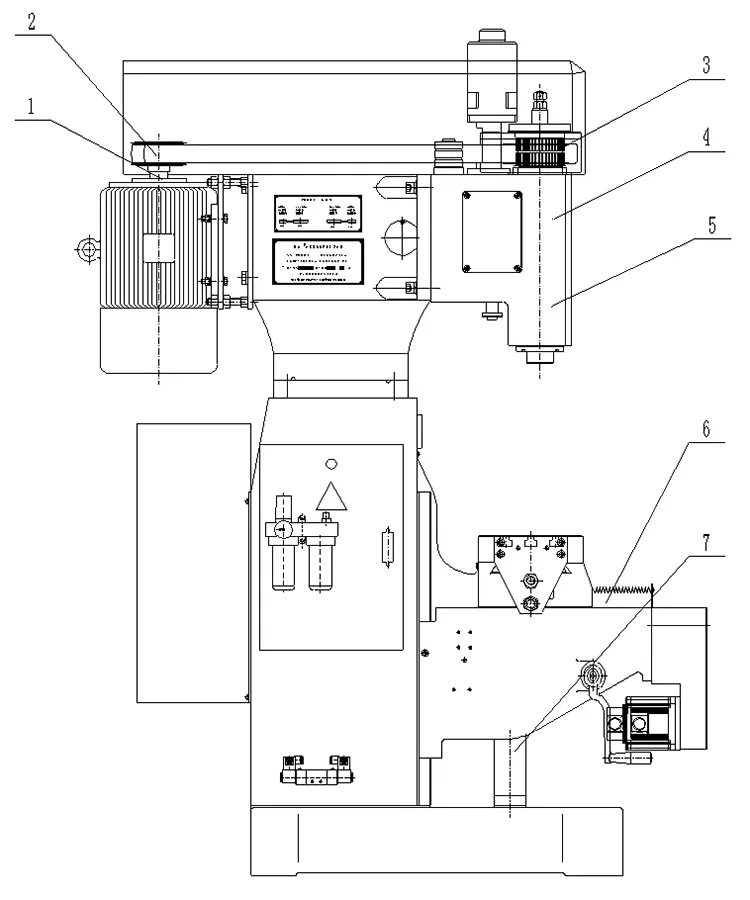

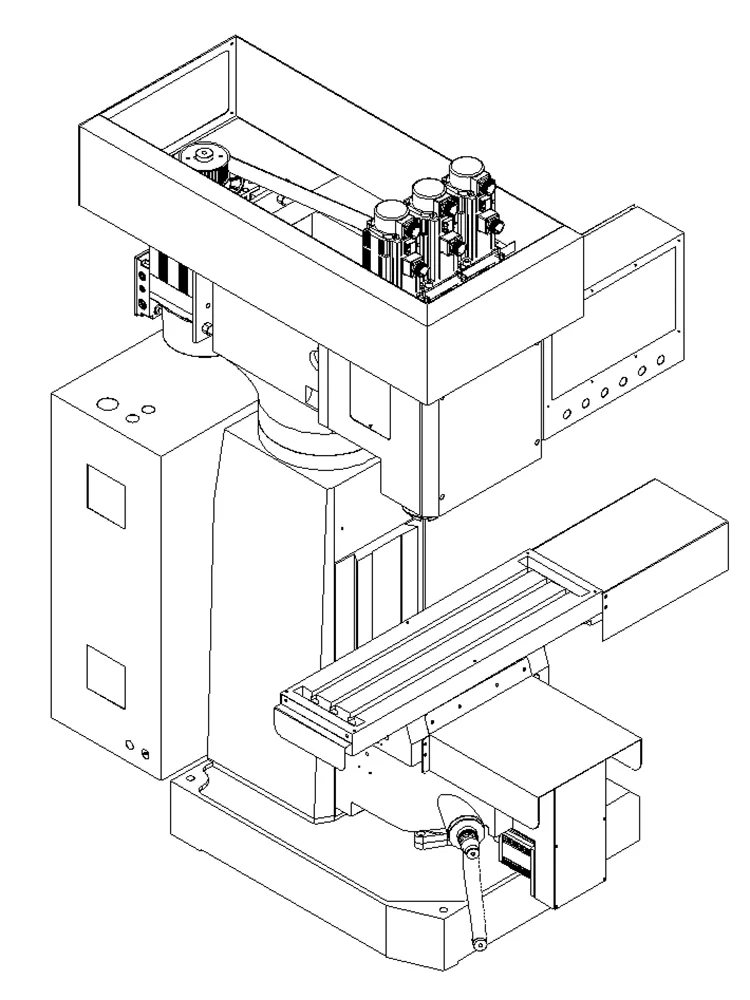

মেশিন টুল মেকানিজম এবং কর্মক্ষমতা

উল্লম্ব CNC তিন-অক্ষ ZSK-4150X4 এর নকশা মিলিং মেশিন এবং সমর্থনকারী স্টার্টিং ডিভাইসের কাঠামোগত বৈশিষ্ট্য গ্রহণ করে, যার উচ্চ প্রক্রিয়াকরণ দক্ষতা, স্থিতিশীল নির্ভুলতা এবং সহজ অপারেশন পদ্ধতির সুবিধা রয়েছে। লজিক কন্ট্রোল প্রসেসিংয়ের জন্য পিএলসি ব্যবহার কার্যকরভাবে মোটরের ফরোয়ার্ড এবং রিভার্স সুইচিংয়ের কারণে আর্ক শর্ট সার্কিট এড়াতে পারে। একই সময়ে, পাল্স ট্রিগারিং পদ্ধতিটি সোলেনয়েড ভালভকে চালনা করার জন্য ব্যবহার করা হয় যে ঘটনাটি এড়াতে সোলেনয়েড ভালভ কয়েলটি দীর্ঘ সময়ের জন্য সক্রিয় থাকে, যার ফলে কয়েলটি জ্বলে যায়।

· গঠন: সরল যন্ত্র কেন্দ্র। প্রোগ্রাম কন্ট্রোল সোলেনয়েড ভালভ বা তেল সিলিন্ডারের ব্যর্থতার কারণে ট্যাপ বা টুলের ক্ষতি এড়াতে সনাক্তকরণ ফাংশন সহ তাইওয়ান ইটু কন্ট্রোল সিস্টেম ব্যবহার করে। সহজ অপারেশনের জন্য মানব-মেশিন বন্ধুত্বপূর্ণ কথোপকথন।

· বড় এবং মাঝারি ব্যাচ অংশ প্রক্রিয়াকরণের জন্য উপযুক্ত. ওয়ান-টাইম ক্ল্যাম্পিং। উচ্চ দক্ষতা এবং ভাল নির্ভুলতা.

সীসা স্ক্রু ড্রাইভ প্রতিস্থাপন করার জন্য ট্যাপিং মেকানিজমের প্রয়োজন নেই। পিচ মানসম্মত। নিজস্ব ফ্রিকোয়েন্সি রূপান্তর সহ বেইজিং সুপার-সিঙ্ক্রোনাস প্রধান সার্ভো মোটর থ্রেড পৃষ্ঠের রুক্ষতা উন্নত করে এবং নির্ভুলতা নিশ্চিত করে।

· স্বাধীন গবেষণা এবং পাওয়ার হেড উপাদান উন্নয়ন. যথার্থ নাকাল. ভাল পরিধান প্রতিরোধের এবং দীর্ঘ সেবা জীবন.

· Hust CNC সিস্টেম চাহিদা অনুযায়ী ফিড গতি সেট করতে পারেন. দীর্ঘমেয়াদী ব্যবহারের পরে, সীসা স্ক্রু শেষ হয়ে যায়, সিস্টেমের সরঞ্জাম ক্ষতিপূরণ ফাংশন রয়েছে।

· প্রতিটি মোটরযুক্ত স্লাইডিং পৃষ্ঠ মেশিন টুল পরিষেবা জীবন নিশ্চিত করতে কেন্দ্রীভূত স্বয়ংক্রিয় তৈলাক্তকরণ ডিভাইস গ্রহণ করে।

· স্লাইডিং টেবিল আন্দোলন সার্ভো মোটর দ্বারা চালিত. একাধিক স্থানাঙ্ক ডিজিটালভাবে সেট করা যেতে পারে। উচ্চ অবস্থান নির্ভুলতা. কম কম্পন। দ্রুত প্রতিক্রিয়া.

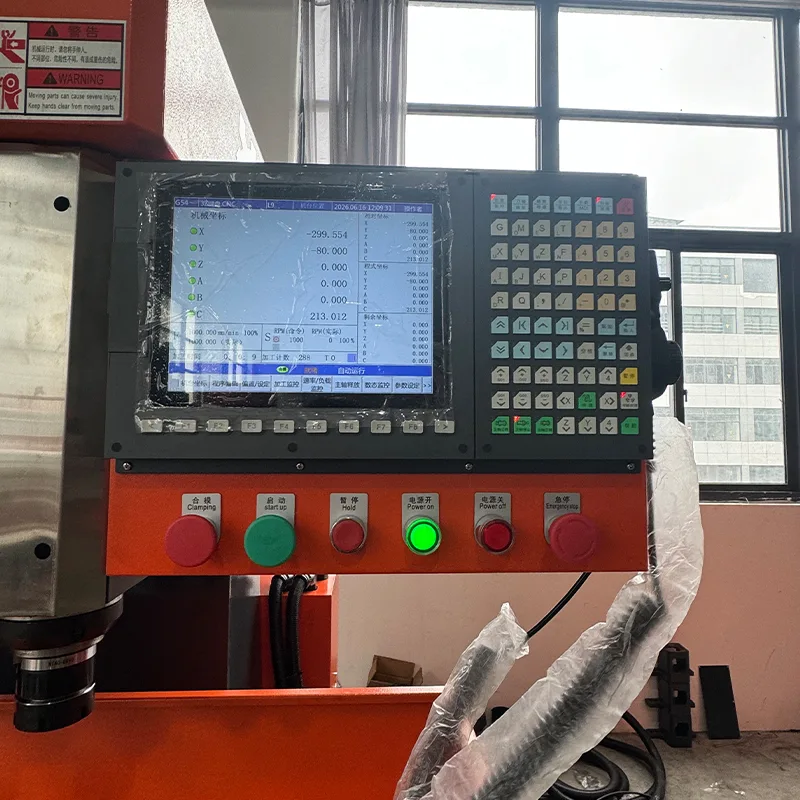

· প্রক্রিয়াকরণের সময়, ওয়ার্কপিসের অবস্থা টাচ স্ক্রিনের মাধ্যমে প্রদর্শিত হয়। ত্রুটির জন্য অ্যালার্ম ফাংশন।

· সম্পূর্ণরূপে আবদ্ধ সুরক্ষা ব্যক্তিগত নিরাপত্তা নিশ্চিত করে এবং প্রক্রিয়াকরণ পরিবেশ উন্নত করে।

বৈদ্যুতিক সিস্টেম

উল্লম্ব CNC তিন-অক্ষ ZSK-4150X4 নিম্নলিখিত বৈদ্যুতিক উপাদান ব্যবহার করে।

সোলেনয়েড ভালভ: তাইওয়ান এয়ারটিএসি। ভাল স্থিতিশীলতা. বায়ুর চাপ 0.5MPa এর কম হতে পারে না।

· এসি যোগাযোগকারী: কোরিয়ান এলএস। ভাল স্থিতিশীলতা.

· রিলে: ওমরন। ভাল স্থিতিশীলতা.

ট্রান্সমিশন সিস্টেম

উল্লম্ব CNC তিন-অক্ষ ZSK-4150X4 নিম্নলিখিত ট্রান্সমিশন উপাদান ব্যবহার করে।

তৈলাক্তকরণ সিস্টেম

টাকু হাতা এবং গাইড রেল পৃষ্ঠ একটি ম্যানুয়াল তৈলাক্তকরণ পাম্প দ্বারা লুব্রিকেট করা হয়, যা অপারেশনটিকে সহজ এবং আরও ব্যাপক করে তোলে, লুব্রিকেটিং পৃষ্ঠের পরিষেবা জীবন নিশ্চিত করে।

অপারেশন এবং প্রক্রিয়াকরণ সতর্কতা

নিম্নোক্ত সতর্কতাগুলি উল্লম্ব CNC তিন-অক্ষ ZSK-4150X4-এর অপারেশন ম্যানুয়াল থেকে নেওয়া হয়েছে৷

· অপারেশন করার আগে অপারেশন ম্যানুয়াল এবং সহগামী নথি পড়ুন।

· পাওয়ার সাপ্লাই: তিন-ফেজ চার-তার, 7KW ক্ষমতা, উত্তাপযুক্ত তারের ক্রস-সেকশন 4mm² (তামা) এর কম নয়।

· তাপের উত্স, উচ্চ তাপমাত্রা বা ধুলোযুক্ত এলাকার কাছাকাছি ইনস্টল করবেন না।

· প্যাক করার পরে প্রথম ব্যবহারের আগে তেল মার্ক লাইনে তেল যোগ করুন।

তরল ছাড়া কুলিং পাম্প চলতে পারে না।

· বৈদ্যুতিক ওয়েল্ডিং মেশিন বা উচ্চ/মাঝারি ফ্রিকোয়েন্সি সরঞ্জামের সাথে পাওয়ার বক্স শেয়ার করবেন না।

· গ্রাউন্ড ওয়্যার অবশ্যই স্ট্যান্ডার্ডের সাথে সংযুক্ত থাকতে হবে। ক্রস-সেকশন 2.5 মিমি² এর কম নয়।

· পাওয়ার চালু হওয়ার পরে, পরীক্ষা চালানোর আগে মেশিনের বাইরে বিদ্যুতায়িত হয় না তা পরীক্ষা করতে পরীক্ষা কলম ব্যবহার করুন।

· ম্যানুয়াল অনুযায়ী তেল পাম্প মোটর শুরু করুন। তেল পাম্প বিপরীত হয় কিনা পর্যবেক্ষণ করুন.

· প্রক্সিমিটি সুইচগুলি সামঞ্জস্য এবং সংশোধন করা হয়েছে। ছোট সমন্বয় অনুমোদিত. প্রধান পরিবর্তন বিক্রয়োত্তর পরিষেবার সাথে পরামর্শ করুন।

· বৈদ্যুতিন সংকেতের মেরু বদল পরামিতি কারখানা আগে সেট. ব্যবহারকারীকে আলাদাভাবে সেট করার অনুমতি নেই।

· বৈদ্যুতিন সংকেতের মেরু বদল এলার্ম এড়াতে "ম্যানুয়াল" বোতামটি দ্রুত এবং ঘন ঘন টিপুন না।

· টুল প্রতিস্থাপন বা ড্রাইভ বেল্ট সামঞ্জস্য করার সময়, বাহ্যিক পাওয়ার সাপ্লাই বন্ধ করুন।

হলুদ-সবুজ গ্রাউন্ডিং টার্মিনাল অবশ্যই গ্রাউন্ড করা উচিত। ফেজ লাইনকে নিউট্রাল টার্মিনাল (N) এর সাথে সংযুক্ত করবেন না।

· ওভারলোড অপারেশন নির্বাচন করবেন না. উপযুক্ত সরঞ্জাম ব্যবহার করুন, পরিমাণ কাটা, ফিড হার.

বৈদ্যুতিক নিয়ন্ত্রণ বাক্সে লক সুইচ। রক্ষণাবেক্ষণ পরিদর্শনের সময় পাওয়ার এবং লক বন্ধ করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

এই মেশিনের স্পিন্ডল টেপার কি?

উল্লম্ব CNC তিন-অক্ষ ZSK-4150X4 এর স্পিন্ডেল টেপার হল MT4।

মেশিন করা যেতে পারে যে সর্বোচ্চ গর্ত ব্যাস কি?

4টি কাটিয়া প্রান্ত এবং ফিড প্রতি বিপ্লব 0.16mm/r সহ তামার অংশগুলি প্রক্রিয়া করার সময় সর্বাধিক গর্তের ব্যাস Ф50mm হয়।

সর্বোচ্চ লঘুপাত ব্যাস কি?

তামার যন্ত্রাংশ প্রক্রিয়াকরণের জন্য সর্বাধিক ট্যাপিং ব্যাস হল Ф50 মিমি। X, Y এবং Z অক্ষের ভ্রমন কি? X অক্ষের ভ্রমণ হল 400 মিমি, Y অক্ষের ভ্রমণ হল 250 মিমি, এবং Z অক্ষের ভ্রমণ হল 320 মিমি।

টাকু গতি পরিসীমা কি?

Z1 এবং Z2 অক্ষের স্পিন্ডেল গতির পরিসীমা হল 619 থেকে 1420 r/min সার্ভো নিয়ন্ত্রণ সহ।

স্পিন্ডেল মোটরের শক্তি এবং মোট মেশিনের ওজন কত?

স্পিন্ডেল সার্ভো মোটর পাওয়ার 380V এ 5.5KW, এবং মেশিনের নেট ওজন 2500KG।

এই মেশিনটি কোন নিয়ন্ত্রণ ব্যবস্থা ব্যবহার করে?

মেশিনটি সহজ অপারেশনের জন্য মানব-মেশিন বন্ধুত্বপূর্ণ কথোপকথনের সাথে তাইওয়ান ইটু কন্ট্রোল সিস্টেম ব্যবহার করে।
