লিনিয়ার গাইড ড্রিলিং ট্যাপিং সেন্টার ওপেন টাইপ

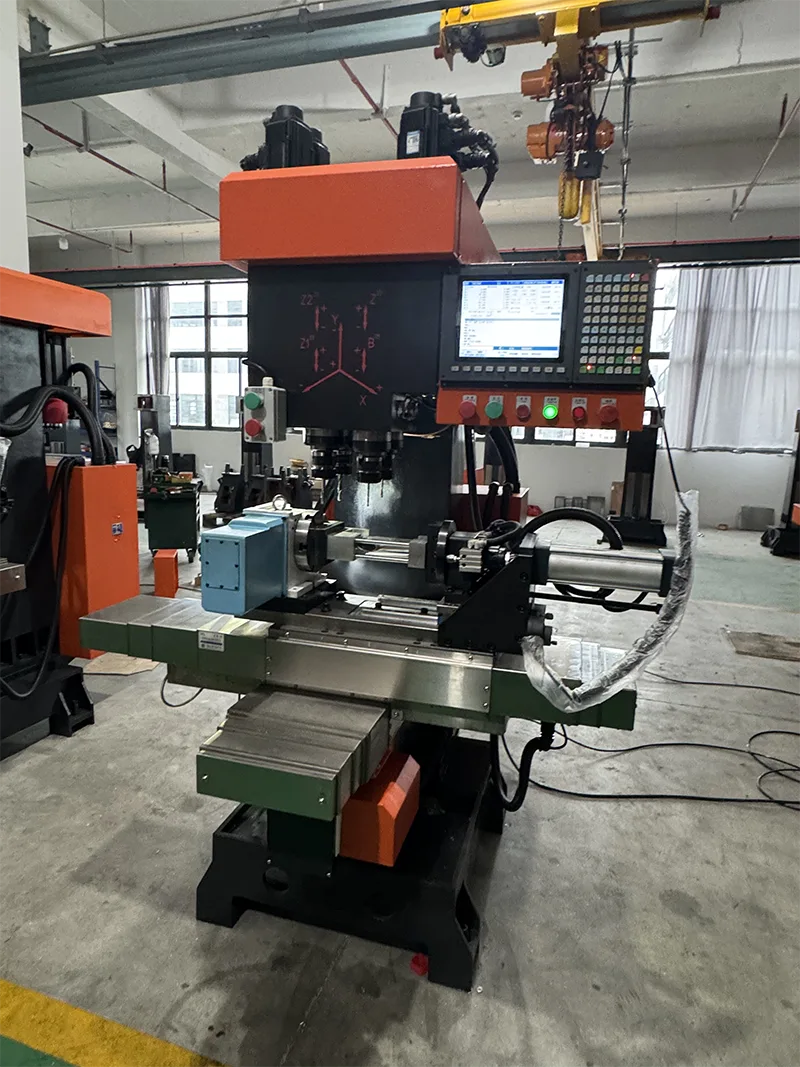

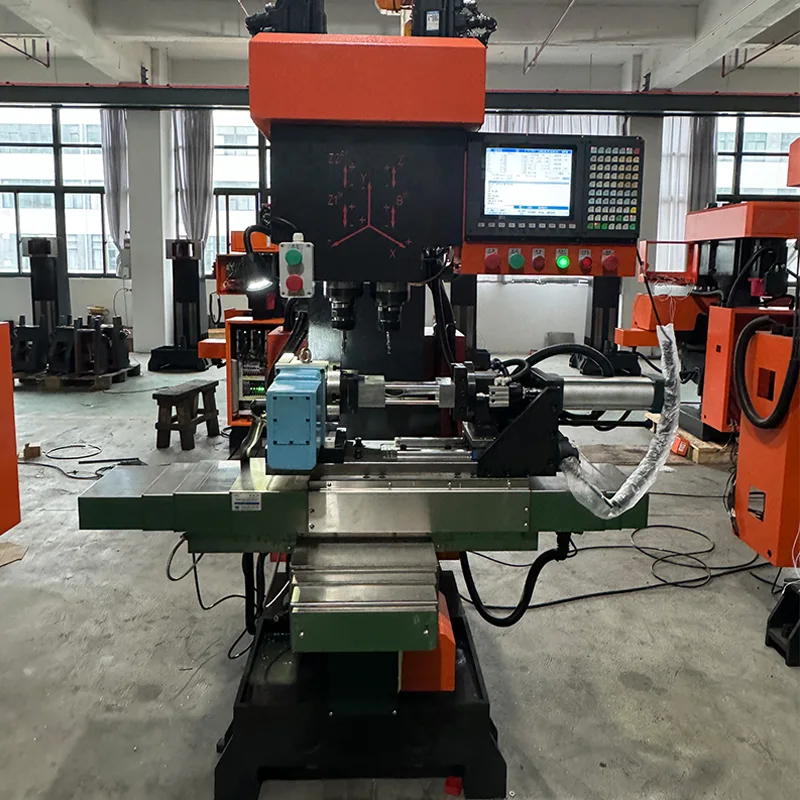

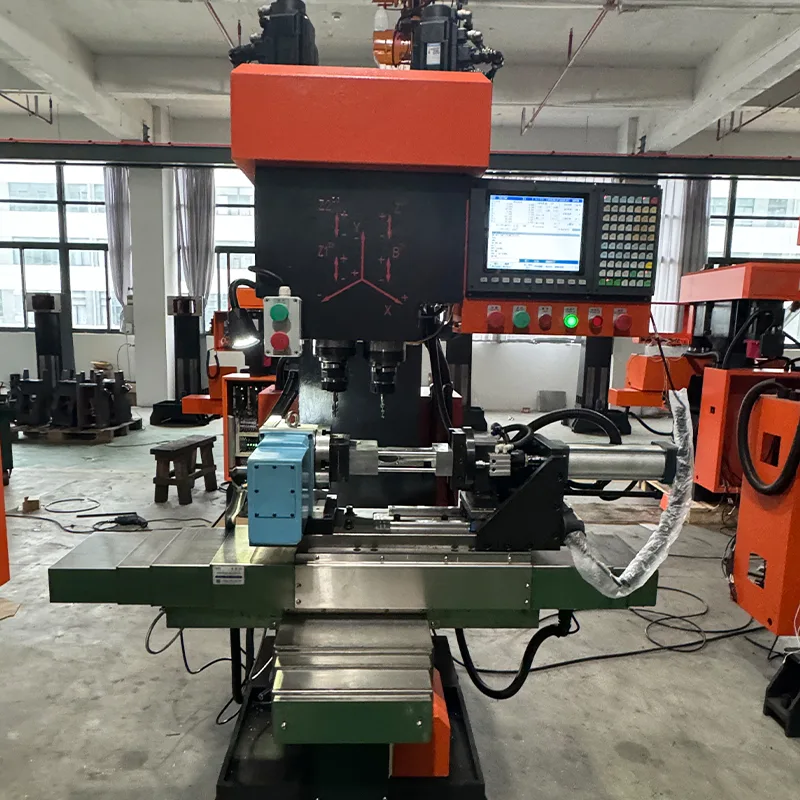

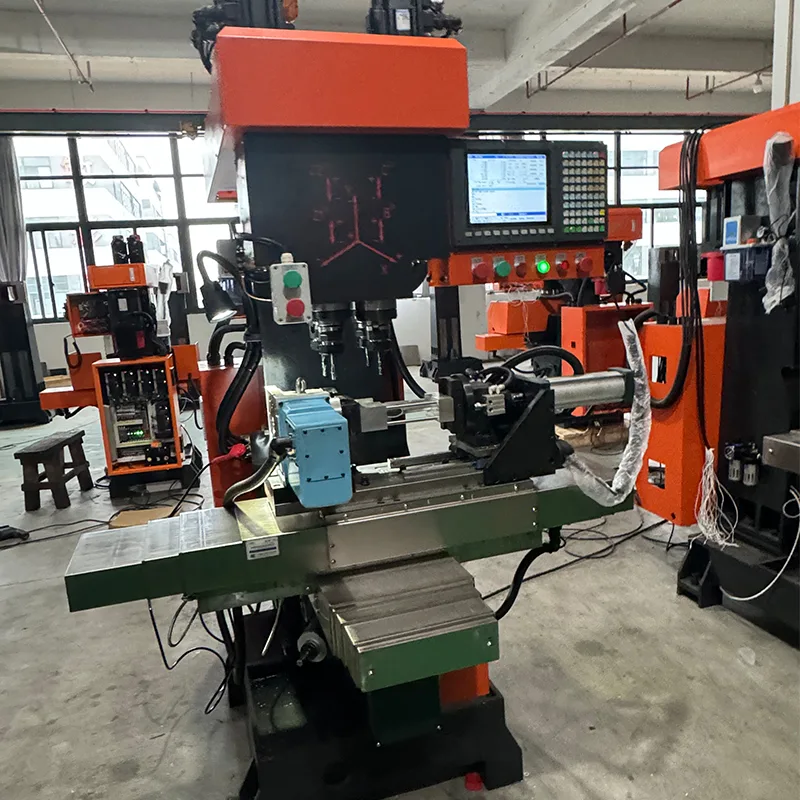

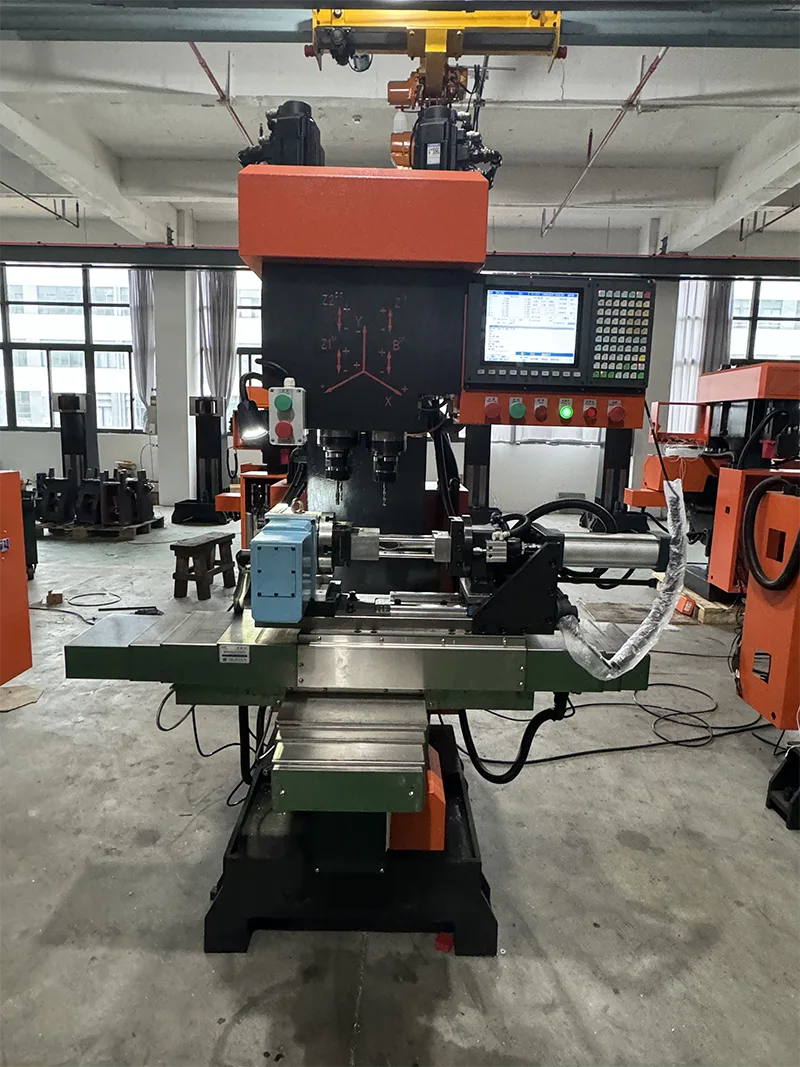

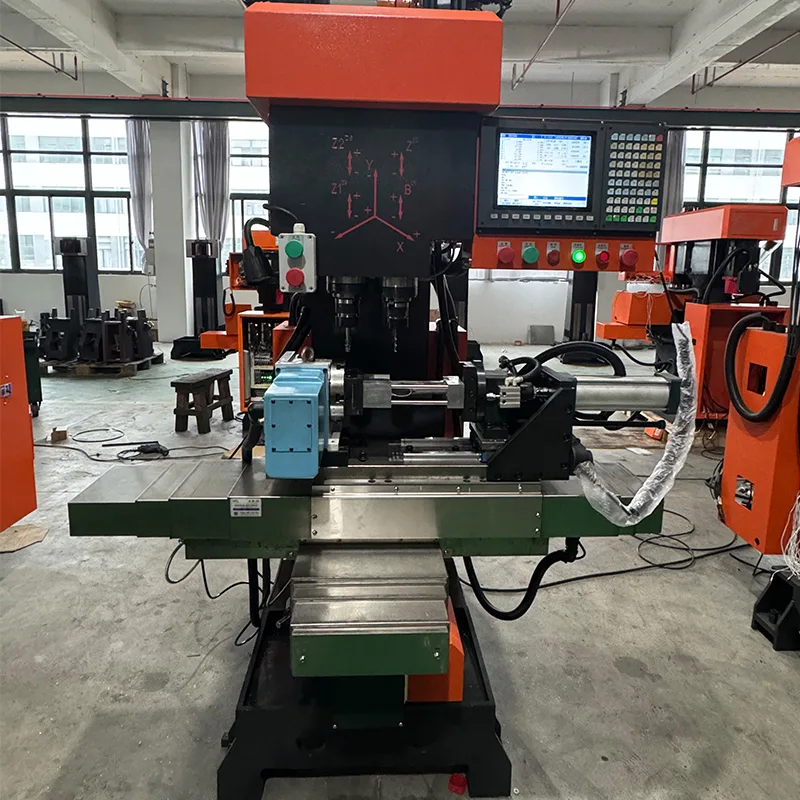

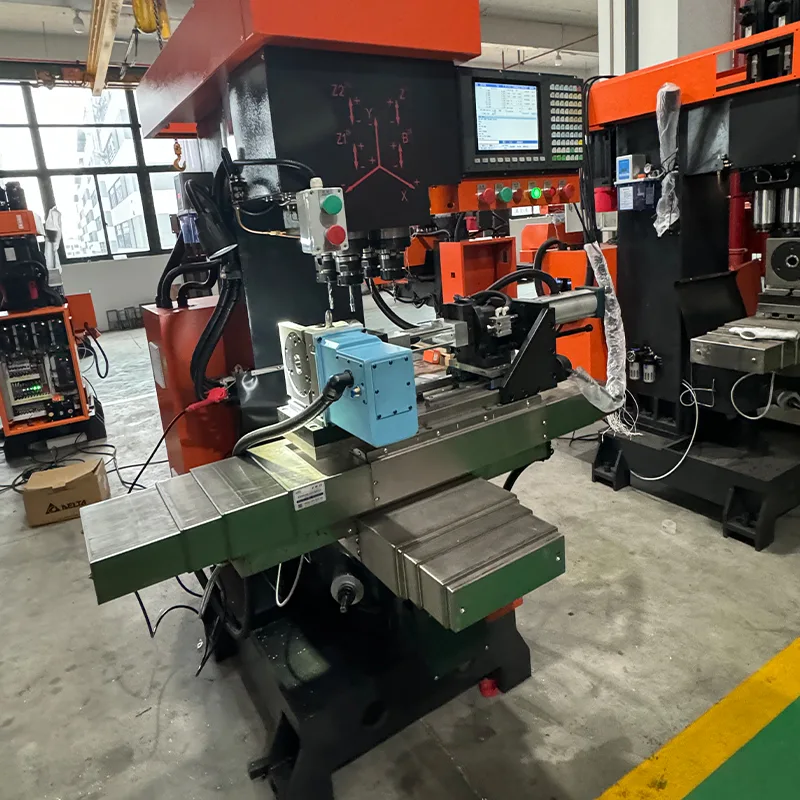

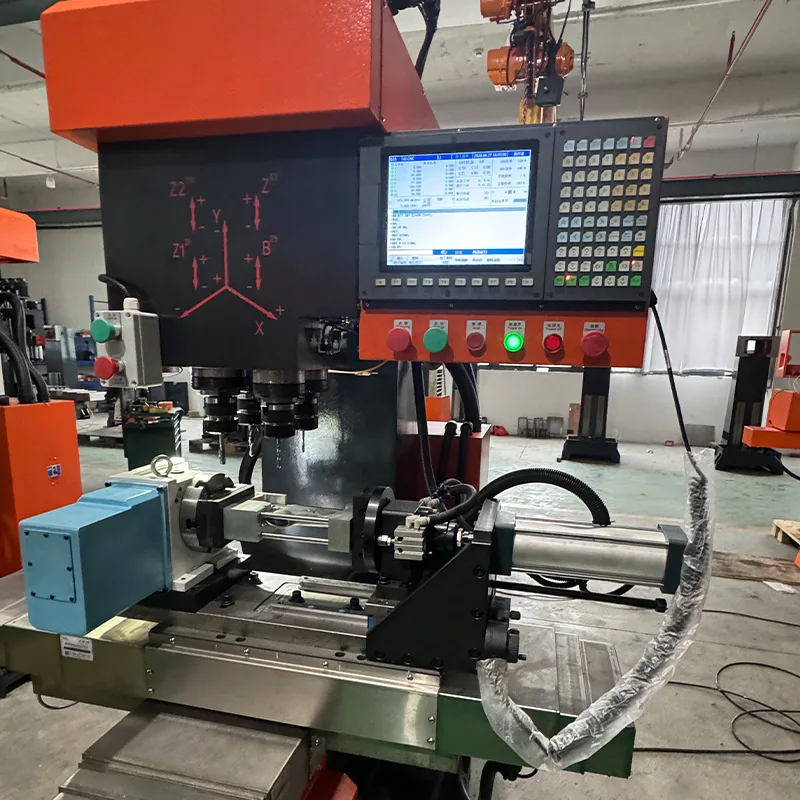

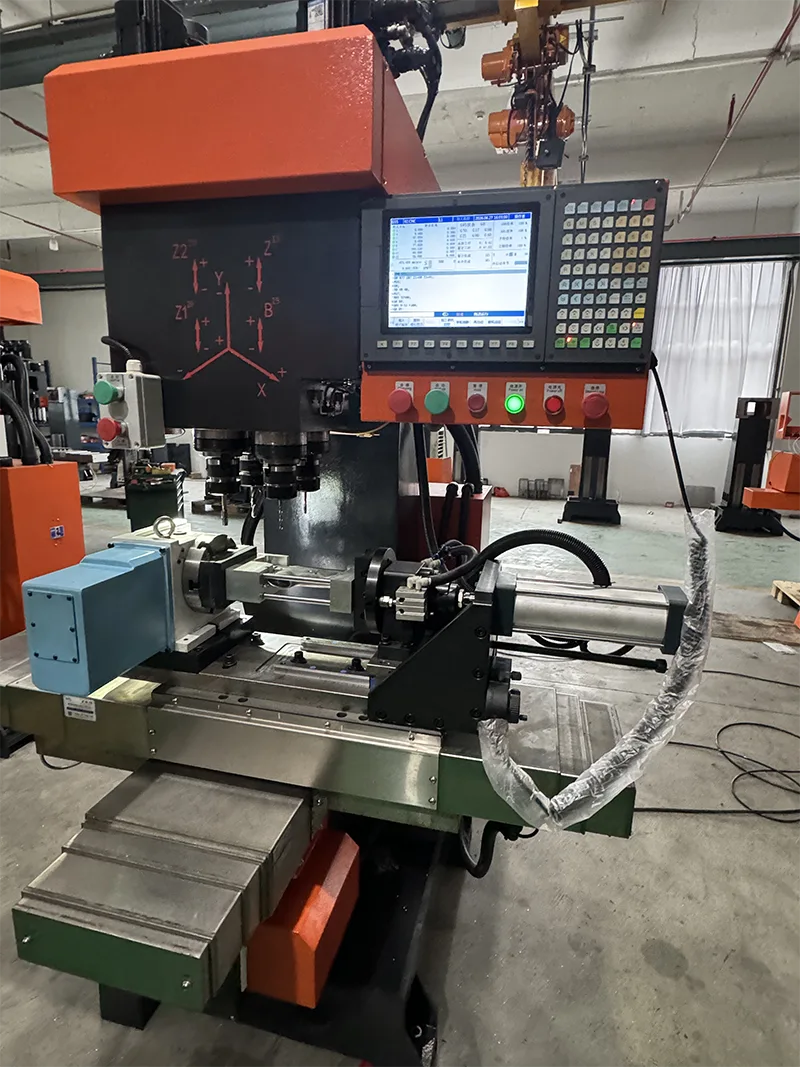

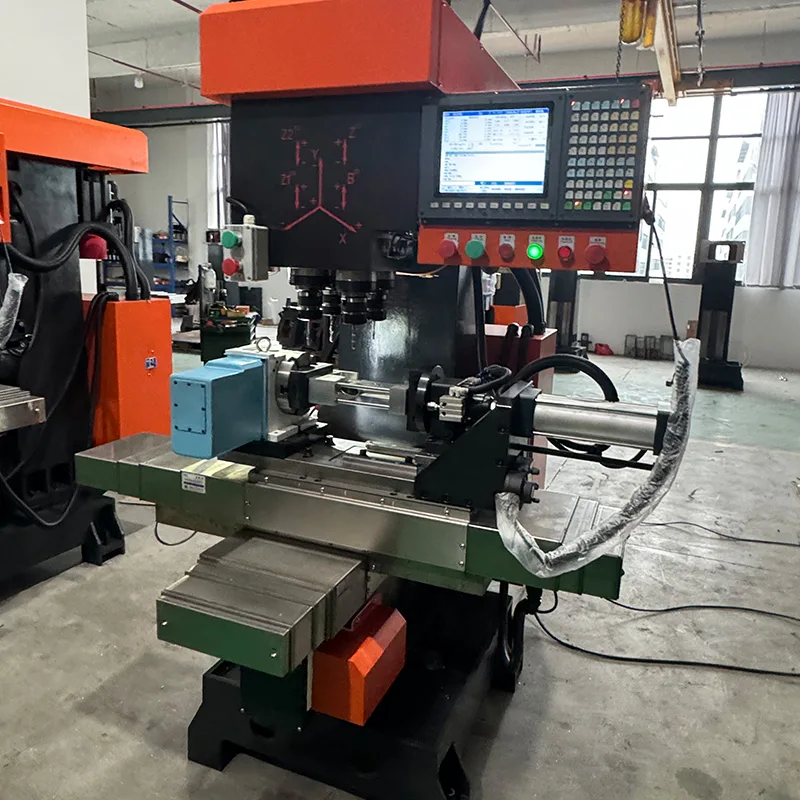

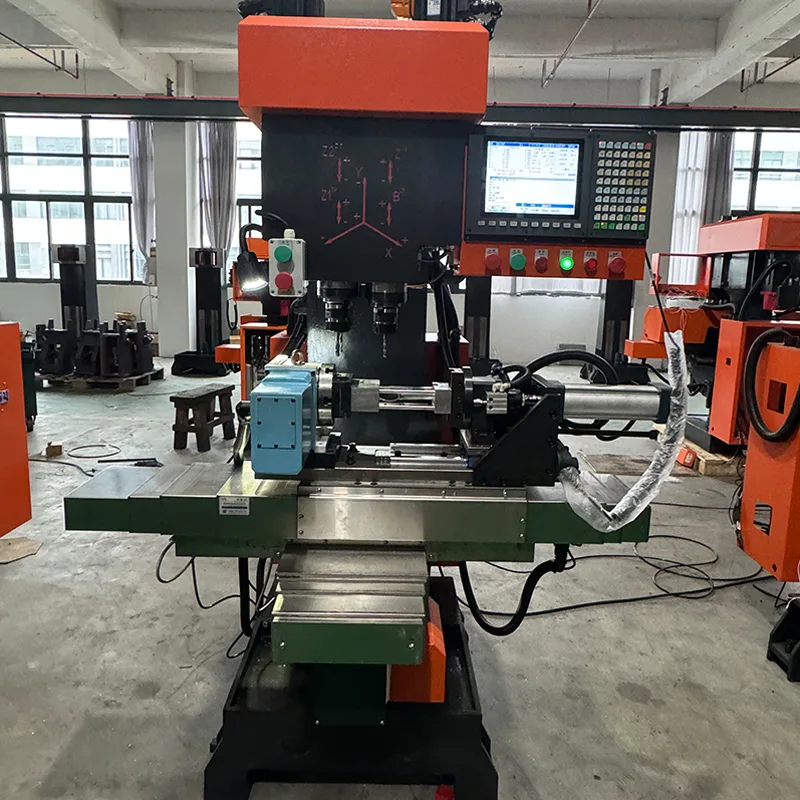

ZSK540 লিনিয়ার গাইড ড্রিলিং ট্যাপিং সেন্টার ওপেন টাইপ হল ওপেন টাইপ কনফিগারেশনে একটি উল্লম্ব 4-অক্ষের লিনিয়ার গাইড ড্রিলিং ট্যাপিং সেন্টার। এই মডেলটি শীট মেটাল ঘের ছাড়াই আসে, যেখানে সম্পূর্ণ ঘেরের প্রয়োজন হয় না এমন অ্যাপ্লিকেশনের জন্য উপযুক্ত একটি খোলা ফ্রেম ডিজাইন অফার করে। মেশিনটি টাচ স্ক্রিন সহ তাইওয়ান সিন্টেক বাস সিএনসি সিস্টেমের সাথে সজ্জিত, স্বজ্ঞাত প্রোগ্রামিং এবং সহজ অপারেশনের জন্য ব্যবহারকারী-বান্ধব মানব-মেশিন ইন্টারফেস বৈশিষ্ট্যযুক্ত। 4-অক্ষ CNC ফাংশন সহ, চারটি অক্ষই ড্রিলিং, ট্যাপিং এবং মিলিং অপারেশন করতে পারে। বিল্ট-ইন ফ্রিকোয়েন্সি কনভার্টার সহ 5.5KW সার্ভো স্পিন্ডল মোটর কঠোর ট্যাপিং এবং স্টেপলেস স্পিড রেগুলেশন সক্ষম করে, মেশিনিং নির্ভুলতা নিশ্চিত করে।

মেশিন কনফিগারেশন এবং কাঠামোগত বৈশিষ্ট্য

ZSK540 লিনিয়ার গাইড ড্রিলিং ট্যাপিং সেন্টার ওপেন টাইপ নিম্নলিখিত মানক কনফিগারেশন এবং কাঠামোগত বৈশিষ্ট্যগুলির সাথে নির্মিত।

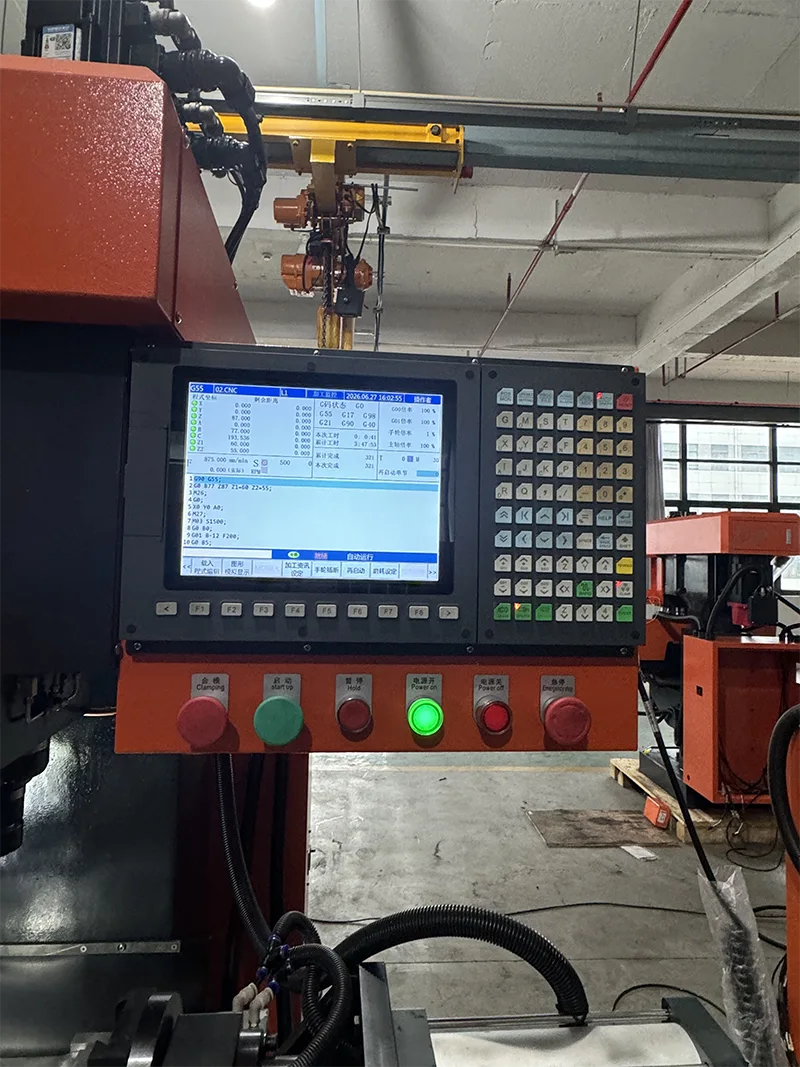

· CNC সিস্টেম: টাচ স্ক্রীন সহ তাইওয়ান Syntec বাস CNC সিস্টেম। ব্যবহারকারী-বান্ধব মানব-মেশিন ইন্টারফেস। স্বজ্ঞাত প্রোগ্রামিং। সহজ অপারেশন। শিখতে দ্রুত।

· সার্ভো সিস্টেম: সিন্টেক সার্ভো মোটর, মোট 5 ইউনিট (ব্রেক সহ 4)। 5.5KW Huahong স্পিন্ডেল সার্ভো মোটর।

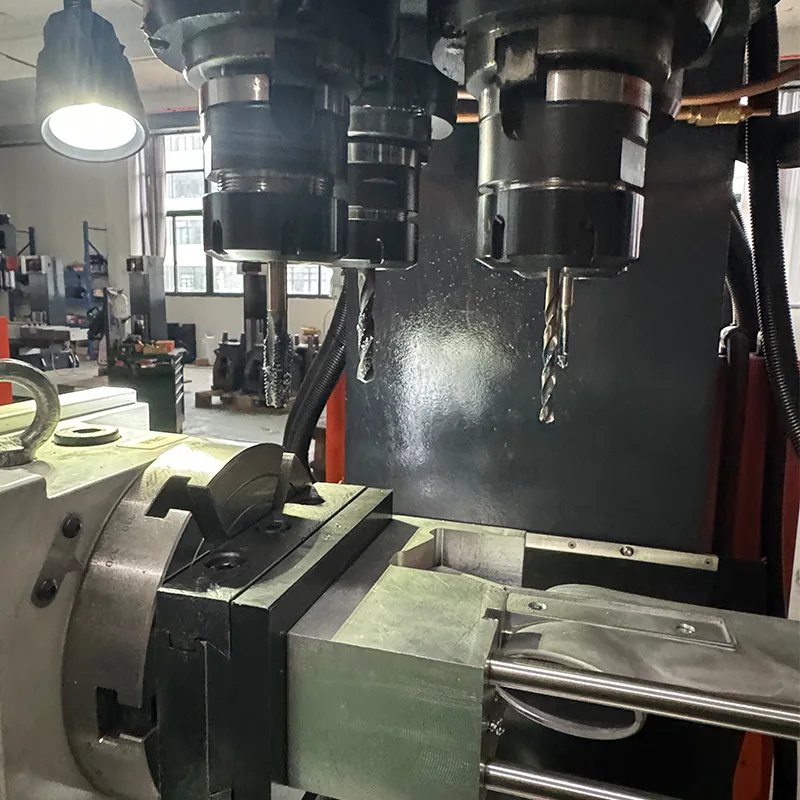

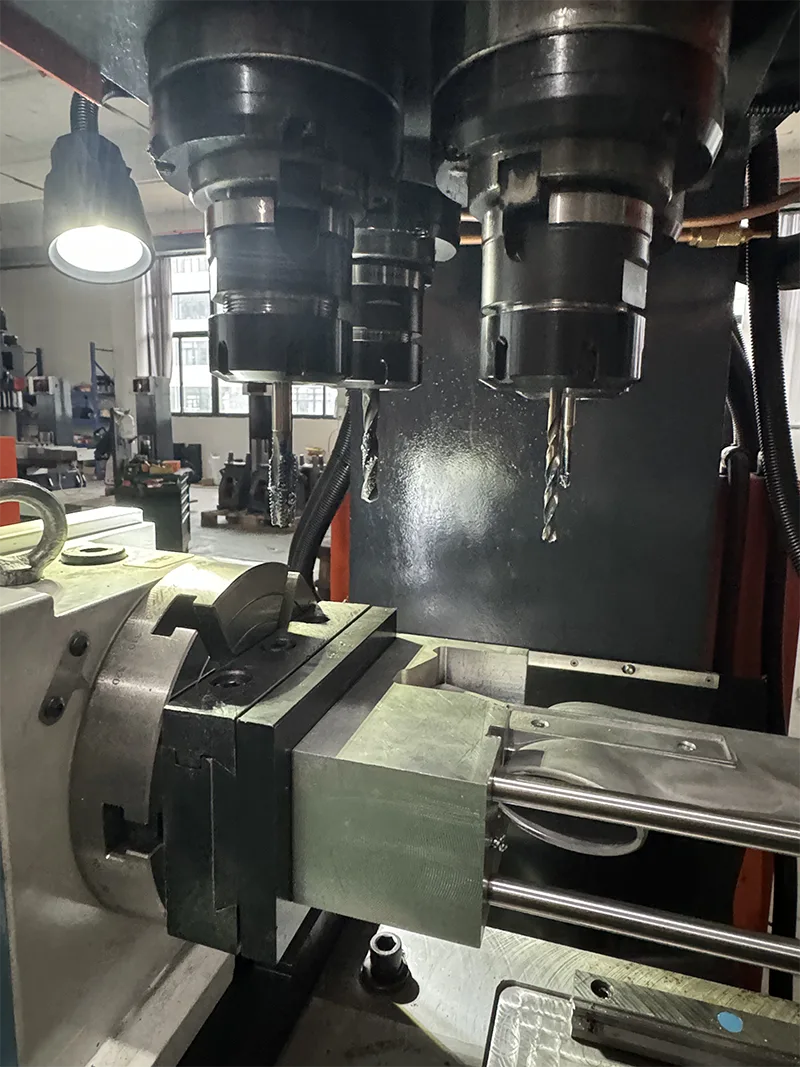

স্পিন্ডল: BT40 স্পিন্ডল টেপার। স্পিন্ডেল হাতা ব্যাস 105 মিমি। টাকু গতি 0-3000 r/min.

· গাইডওয়ে এবং বল স্ক্রু: হিউইন লিনিয়ার গাইড (6 ইউনিট) এবং ডিংহান বল স্ক্রু (3 ইউনিট)। Z অক্ষ পিচ 10mm, X/Y অক্ষ পিচ 16mm। ভারী কাটিং সমর্থন করে।

· বায়ুসংক্রান্ত উপাদান: কোরিয়ান আমদানি করা বায়ুসংক্রান্ত উপাদান।

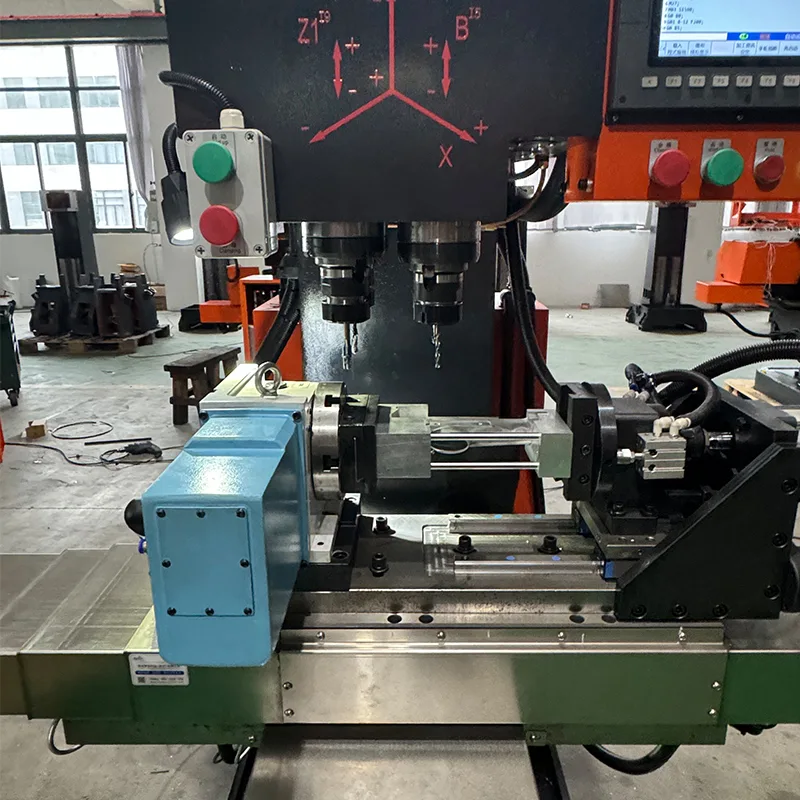

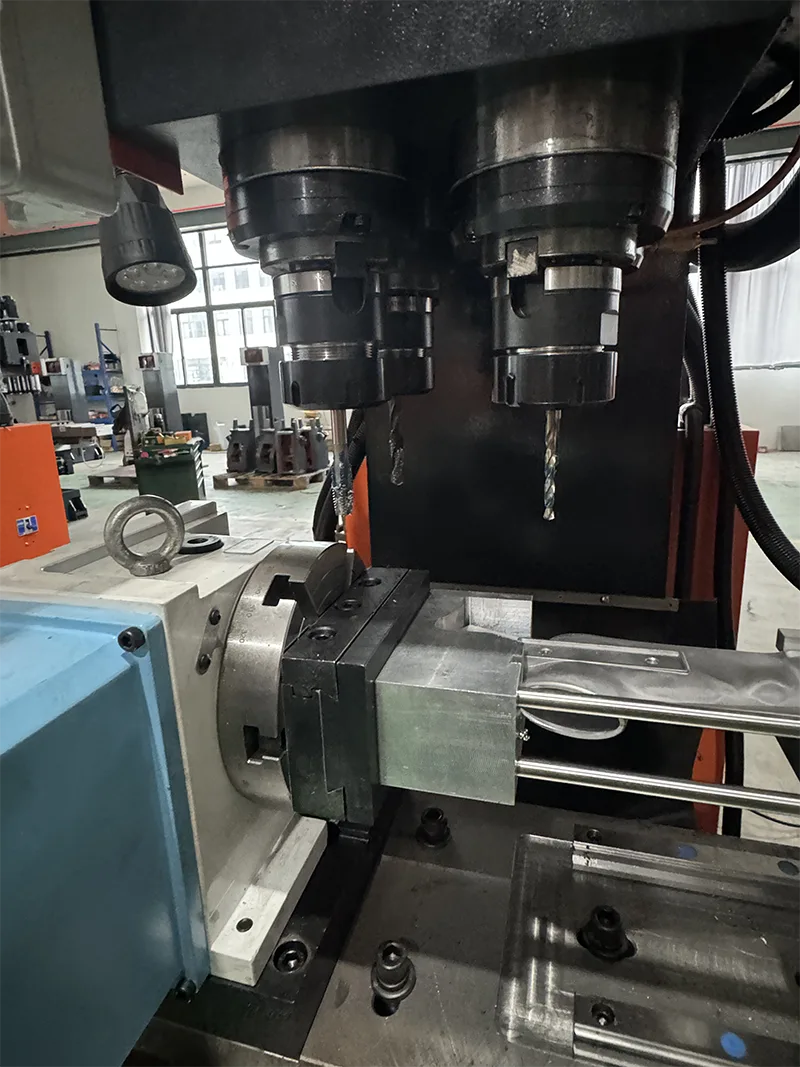

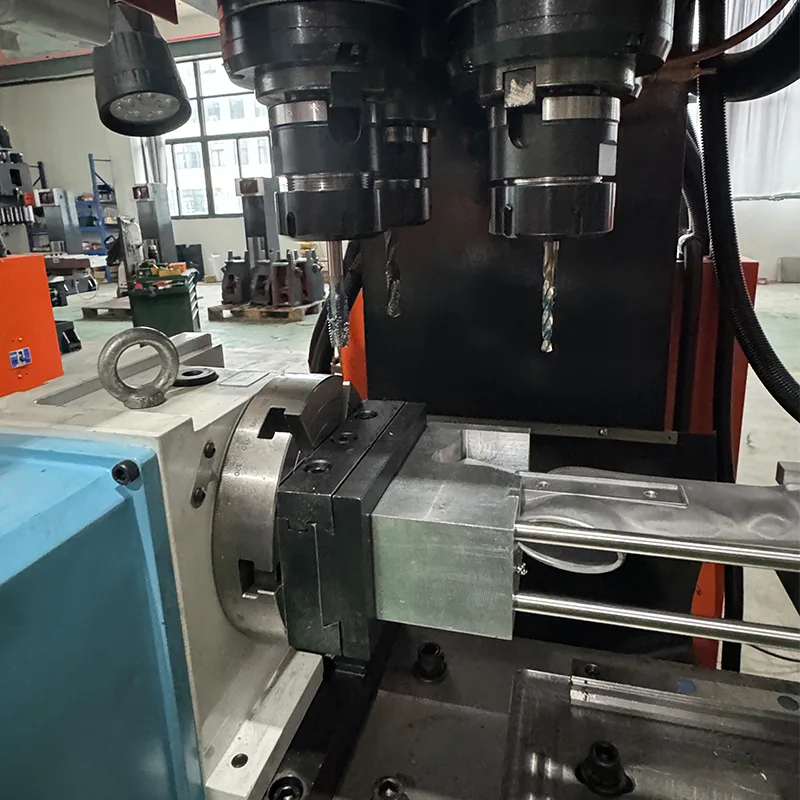

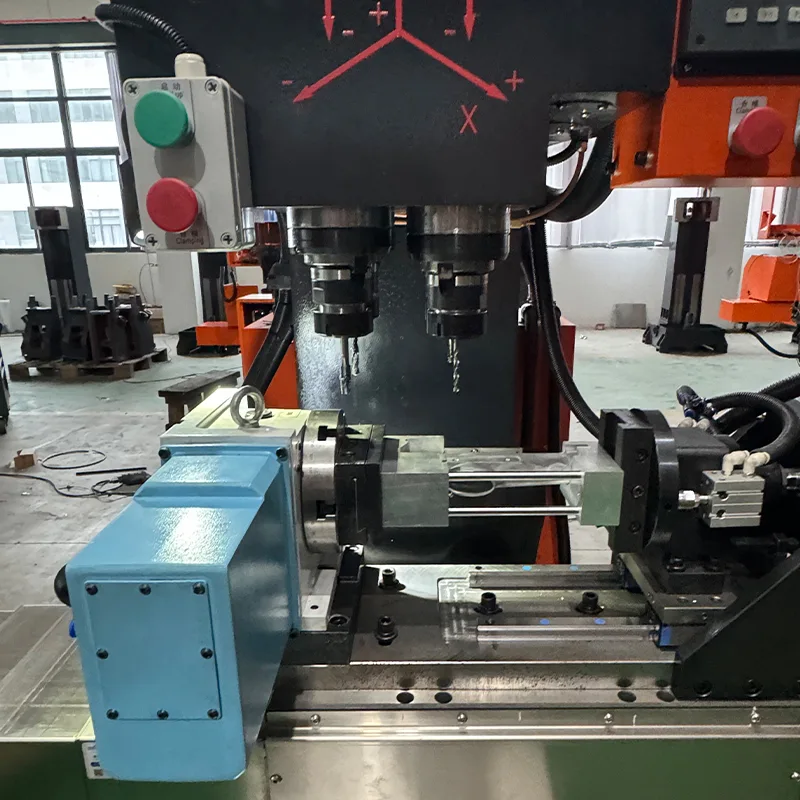

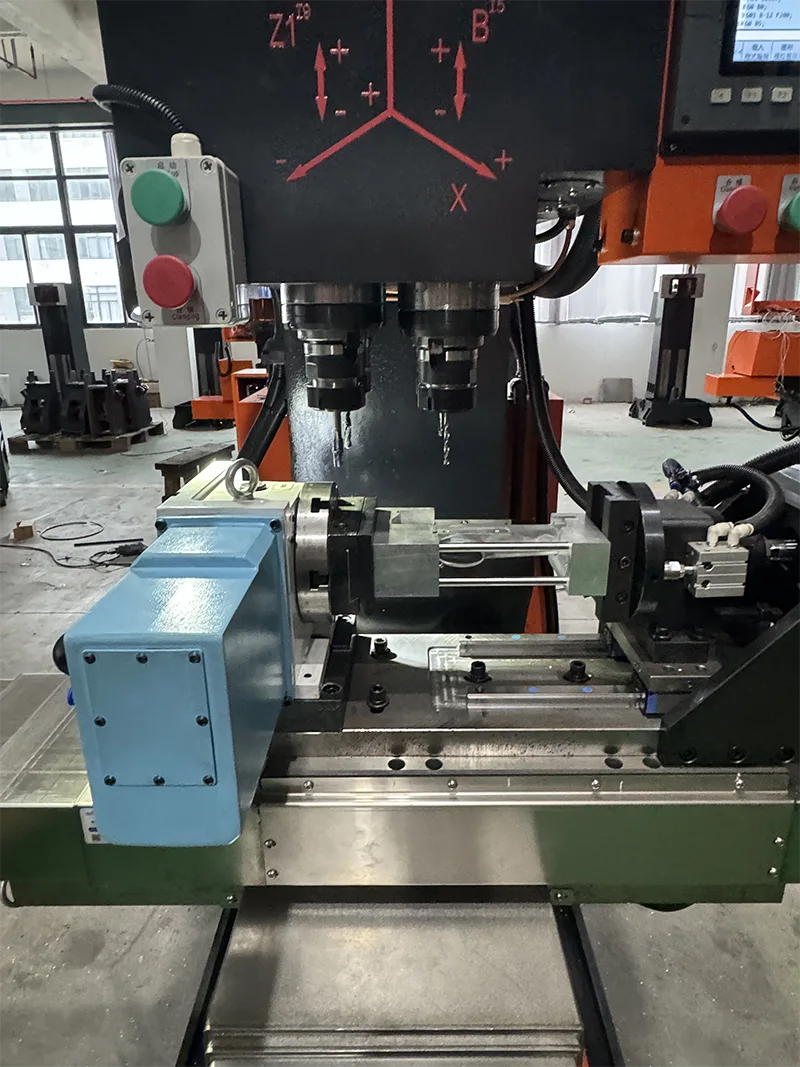

· চতুর্থ অক্ষ: বিভিন্ন প্লেনে ড্রিলিং, লঘুপাত, মিলিং এবং স্লটিং এর জন্য চতুর্থ অক্ষ দিয়ে সজ্জিত।

· বৈদ্যুতিক উপাদান: চীনা মান বৈদ্যুতিক উপাদান. কুল্যান্ট ট্যাঙ্ক অন্তর্ভুক্ত।

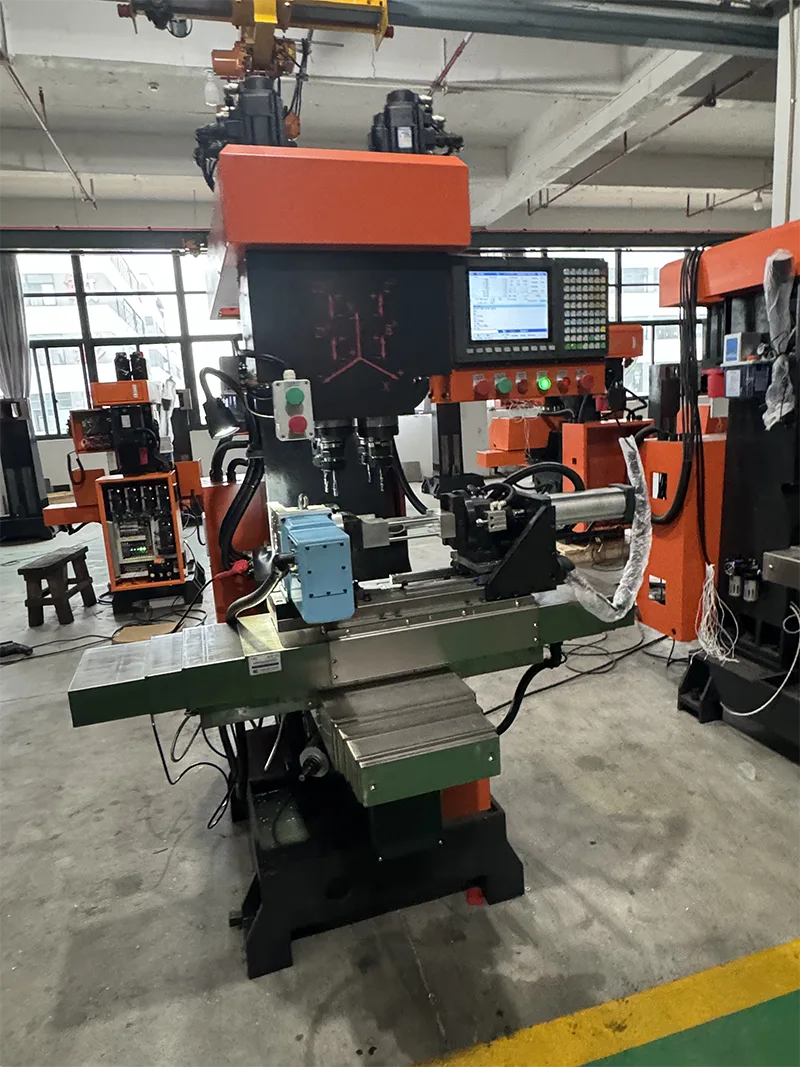

· ওপেন টাইপ ডিজাইন: কোন শীট মেটাল ঘের নেই। সহজ অ্যাক্সেস এবং ওয়ার্কপিস লোড করার জন্য ফ্রেম কাঠামো খুলুন।

প্রযুক্তিগত বিশেষ উল্লেখ

নিম্নলিখিত প্রযুক্তিগত পরামিতিগুলি ZSK540 লিনিয়ার গাইড ড্রিলিং ট্যাপিং সেন্টার ওপেন টাইপের ক্ষেত্রে প্রযোজ্য।

চতুর্থ অক্ষ বিশেষ উল্লেখ

ZSK540 লিনিয়ার গাইড ড্রিলিং ট্যাপিং সেন্টার ওপেন টাইপ একটি চতুর্থ অক্ষ ইউনিট দিয়ে সজ্জিত। নিম্নলিখিত পরামিতি প্রযোজ্য.

মেশিনিং ক্ষমতা এবং অপারেশনাল সুবিধা

ZSK540 লিনিয়ার গাইড ড্রিলিং ট্যাপিং সেন্টার ওপেন টাইপ নিম্নলিখিত ক্ষমতা এবং সুবিধার সাথে দক্ষ উৎপাদনের জন্য ডিজাইন করা হয়েছে।

· মাল্টি-অক্ষ মেশিনিং: 4-অক্ষ CNC ফাংশন চতুর্থ অক্ষের সাথে বিভিন্ন প্লেনে ড্রিলিং, ট্যাপিং, মিলিং এবং স্লটিং সক্ষম করে।

· ভারী কাটিয়া ক্ষমতা: Hiwin রোলার রৈখিক গাইড এবং রোলার বল স্ক্রু সহ ওয়ার্কটেবিল এবং মধ্যম বন্ধনী ভারী কাটিয়া অপারেশন সমর্থন করে।

· উচ্চ নির্ভুলতা: উচ্চ পুনরাবৃত্তি অবস্থান নির্ভুলতা সঙ্গে ডিজিটাল অবস্থান. দ্রুত টুল সেটিং গতি.

· উত্পাদনশীলতা: সুবিধাজনক অপারেশন এক অপারেটরকে একাধিক মেশিন চালানোর অনুমতি দেয়, শ্রম খরচ এবং শ্রমের তীব্রতা হ্রাস করে।

· ওপেন টাইপ ডিজাইন: কোন শীট মেটাল ঘের ওয়ার্কপিস লোডিং এবং রক্ষণাবেক্ষণের জন্য সহজ অ্যাক্সেস প্রদান করে।

উত্পাদন প্রক্রিয়া এবং গুণমানের নিশ্চয়তা

Yueli মেশিন নির্ভরযোগ্যতা এবং নির্ভুলতা নিশ্চিত করতে কঠোর উত্পাদন এবং মান নিয়ন্ত্রণ প্রক্রিয়া অনুসরণ করে।

· উপাদান চিকিত্সা: ঢালাই লোহা উচ্চ তাপমাত্রা এবং 6 মাস ধরে বার্ধক্য চিকিত্সার মাধ্যমে প্রক্রিয়া করা হয়।

· যথার্থ সমাবেশ: লিনিয়ার গাইড, বল স্ক্রু এবং বিয়ারিংয়ের জন্য কঠোর সমাবেশ প্রক্রিয়া।

· পেশাগত স্ক্র্যাপিং: মোটর বেস স্ক্র্যাপিং, স্পিন্ডেল এন্ড স্ক্র্যাপিং এবং কলাম মাউন্টিং সারফেস স্ক্র্যাপিং।

· গুণমান পরিদর্শন: X এবং Y দিকনির্দেশে একযোগে সোজাতা পরিমাপের সাথে পিচ ত্রুটি সনাক্তকরণ। 0.01 মিমি এর মধ্যে ওয়ার্কটেবলে টাকু উল্লম্বতা। 0.01 মিমি এর মধ্যে টেবিলের ঋজুতার জন্য Z অক্ষ গাইডওয়ে। 0.005 মিমি এর মধ্যে X-Y অক্ষের গাইডওয়ে লম্বতা।

· ট্রেসেবিলিটি: সম্পূর্ণরূপে সন্ধানযোগ্য মান নিয়ন্ত্রণ ব্যবস্থা সহ বৈজ্ঞানিক উত্পাদন।

আবেদন ক্ষেত্র

ZSK540 লিনিয়ার গাইড ড্রিলিং ট্যাপিং সেন্টার ওপেন টাইপ Yueli দ্বারা পরিবেশিত একাধিক শিল্প জুড়ে ধাতু কাটার অপারেশনের জন্য উপযুক্ত।

· উপকরণ: তামা, অ্যালুমিনিয়াম, দস্তা খাদ, ইস্পাত।

· স্যানিটারি গুদাম - প্লাম্বিং উপাদান এবং জিনিসপত্র।

· অগ্নি সুরক্ষা ভালভ - ভালভ সংস্থা এবং উপাদান।

· হার্ডওয়্যার - দরজা নিয়ন্ত্রণ হার্ডওয়্যার, বৈদ্যুতিক হার্ডওয়্যার।

· স্বয়ংচালিত যন্ত্রাংশ - ইঞ্জিনের উপাদান, মোটরসাইকেলের আনুষাঙ্গিক।

· মহাকাশ - নির্ভুল উপাদান।

· মেশিন উত্পাদন - সাধারণ যন্ত্রপাতি অংশ।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

এই মডেল এবং আবদ্ধ সংস্করণ মধ্যে পার্থক্য কি?

এই মডেল কোন শীট ধাতু ঘের আছে. এটি একটি ওপেন টাইপ কনফিগারেশন।

টাকু টেপার এবং সর্বাধিক তুরপুন ক্ষমতা কি?

BT40 টাকু টেপার। সর্বোচ্চ ড্রিলিং ব্যাস 50 মিমি। সর্বোচ্চ লঘুপাত ব্যাস 50 মিমি।

X এবং Y অক্ষ ভ্রমণ কি?

এক্স অক্ষ ভ্রমণ 400 মিমি। Y অক্ষ ভ্রমণ 280 মিমি।

লিনিয়ার গাইড এবং বল স্ক্রু কোন ব্র্যান্ডের?

হিউইন লিনিয়ার গাইড এবং বল স্ক্রু। তাইওয়ান Syntec CNC সিস্টেম। কোরিয়ান আমদানি করা বায়ুসংক্রান্ত উপাদান।

এই মেশিনটি কোন শিল্পের জন্য উপযুক্ত?

স্যানিটারি গুদাম, অগ্নি সুরক্ষা ভালভ, হার্ডওয়্যার, বৈদ্যুতিক হার্ডওয়্যার, মহাকাশ, মেশিন উত্পাদন, স্বয়ংচালিত যন্ত্রাংশ।
