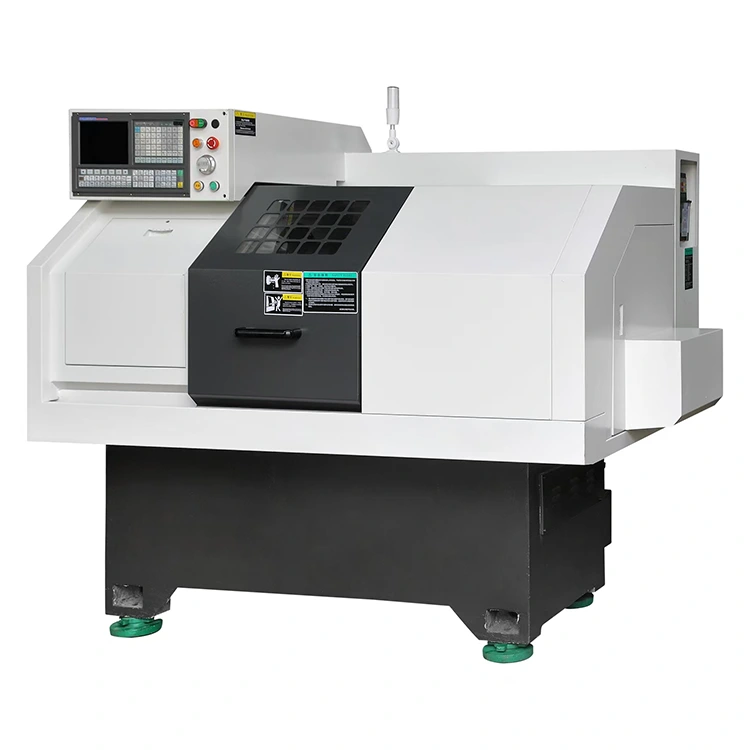

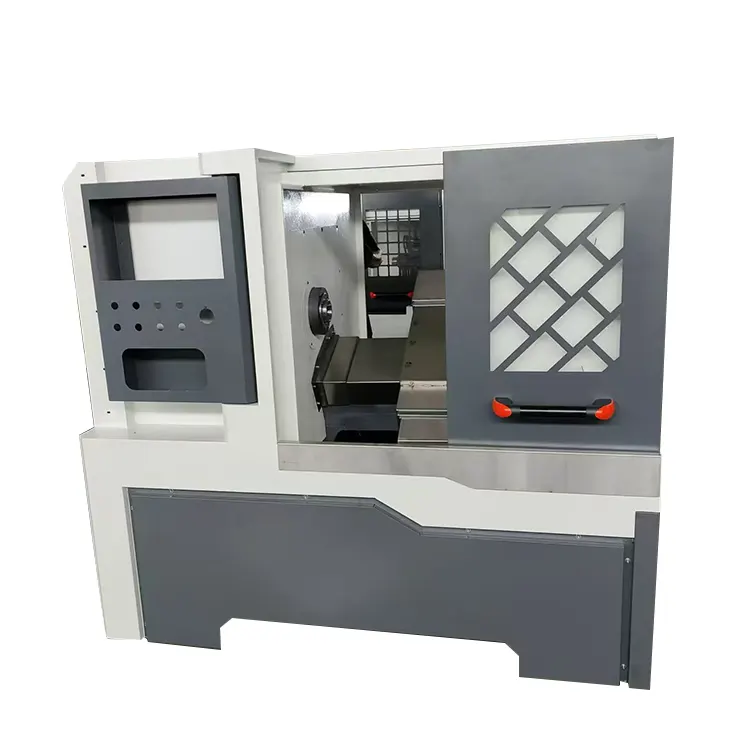

ট্রাস ইন্টিগ্রেটেড মেশিন

গ্রাহক

রেজা

উদ্ধৃতি নং

YL2025091101

যোগাযোগ

রেজা

উদ্ধৃতি তারিখ

2025-9-11

সিসি।

উদ্ধৃতি বৈধতা

30 দিন

টেলিফোন

ডেলিভারি সময়

আমানত পাওয়ার 20 দিন পর

দাম

0640 (ফ্লাই-কাটার পাওয়ার হেড এবং স্কয়ার টুল টারেট সহ)

RMB42000SET

পেমেন্ট

T/T.30% আমানত, 70% প্রদানের আগে।

ওয়ারেন্টি

এক বছর।

ছবি

 নাম

 স্পেক

প্রক্রিয়াকরণ ক্ষমতা

বিছানার উপরে সর্বাধিক সুইং ব্যাস (মিমি)

280

গাড়ির উপরে সর্বাধিক সুইং ব্যাস (Φ/মিমি)

f160

সর্বাধিক বাঁক দৈর্ঘ্য (Φ/মিমি)

280

সর্বাধিক বাঁক ব্যাস（Φ/মিমি）

280

বার স্টকের জন্য সর্বোচ্চ থ্রু-হোল ব্যাস（Φ/mm）

42

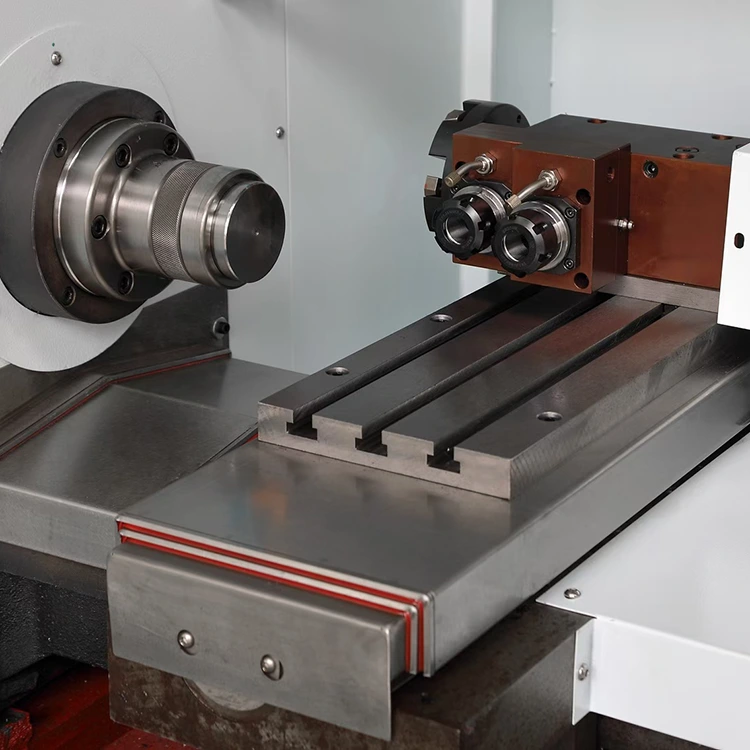

টাকু

স্পিন্ডেল নোজ টাইপ (GB 5900.1)

A2-5

 স্পিন্ডল লাইনার গর্ত এর টেপার

21°

GB21°

স্পিন্ডেল থ্রু-হোল ব্যাস（Φ/mm）

49

 স্পিন্ডল ড্রবার থ্রু-হোল ব্যাস

41.5

টাকু ড্রবার থ্রেড

M48×1.5

স্পিন্ডেল গতি পরিসীমা (r/min)

0-3000 (4000)

স্ট্যান্ডার্ড কনফিগারেশন: 0-3000 (ঐচ্ছিক: 4000)

 স্পিন্ডল গিয়ার শিফটিং মোড

32

স্বাধীন টাকু: 3টি সামনে, 2টি পিছনে

প্রধান মোটর পাওয়ার (কন্টিনিউয়াস রেটিং) (কিলোওয়াট)

4

প্রধান মোটর পাওয়ার (তাত্ক্ষণিক সর্বোচ্চ মান) (কিলোওয়াট)

4

এক্স-অ্যাক্সিস র‍্যাপিড ট্রাভার্স স্পিড (মি/মিনিট)

15

Z-অক্ষ দ্রুত গতিপথ (মি/মিনিট)

15

এক্স-অ্যাক্সিস সার্ভো মোটর টর্ক (N·m)

110/6.4

জেড-অ্যাক্সিস সার্ভো মোটর টর্ক (N·m)

110/6.4

এক্স-অক্ষ স্ট্রোক(মিমি)

640

Z-অক্ষ স্ট্রোক(মিমি)

280

X-অক্ষ ও Z-অক্ষ মোটর সংযোগ পদ্ধতি

 ডাইরেক্ট কাপলিং

Z-অক্ষ গাইডওয়ে

Z-30-640

জেড-অক্ষ বল স্ক্রু 30-640 স্কয়ার টাইপ

এক্স-পরে।

X-30-540

এক্স-অক্ষ বল স্ক্রু 30-540 বর্গ টাইপ

 গাইডওয়ে প্রকার

(30FZS)

লিনিয়ার গাইডওয়ে (30FZS)

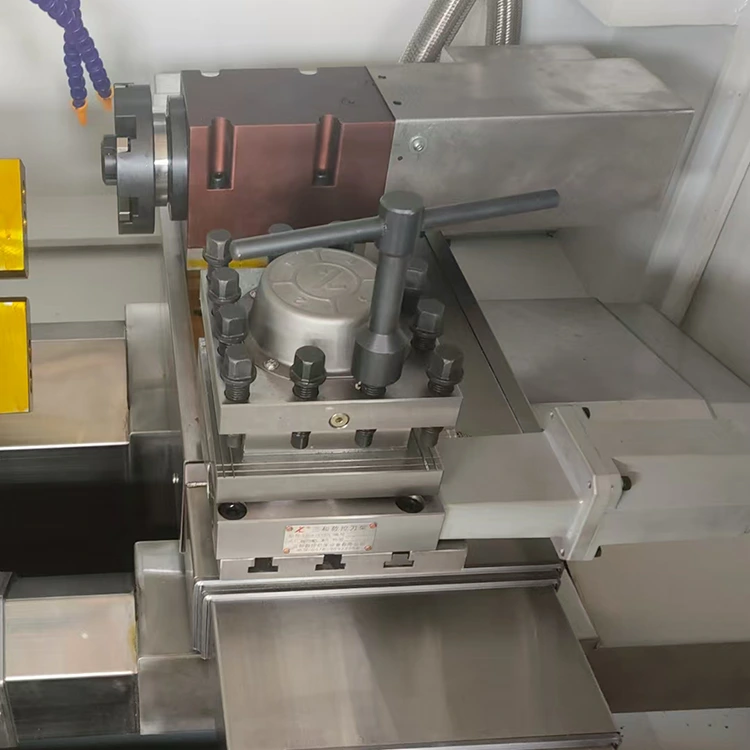

টুল বুরুজ

 টুল টারেট টাইপ

6125

 টুল স্টেশনের সংখ্যা

(এমএম)

টুল আকার (মিমি)

20*20

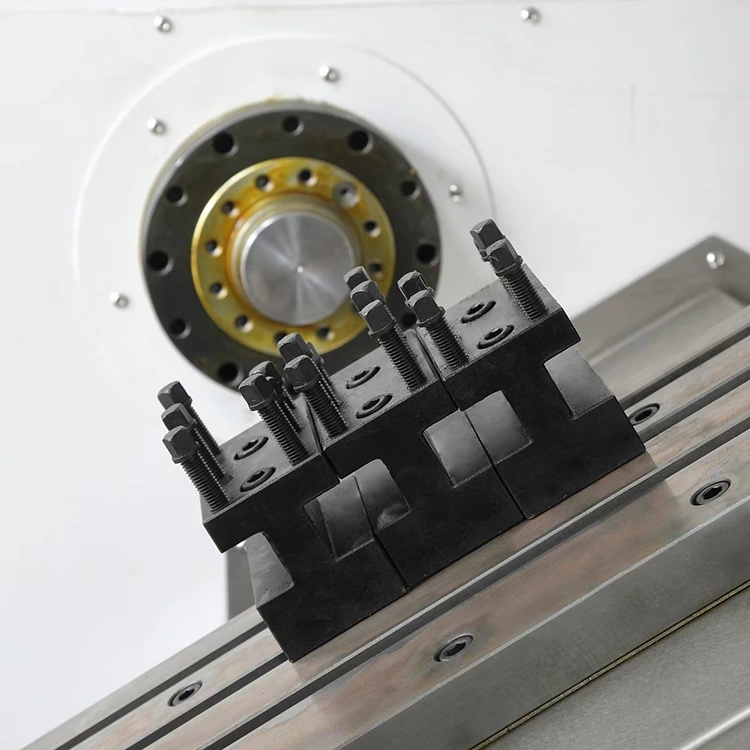

ফিক্সড টুল পোস্ট (20×20)

ট্রাস

এক্স-অক্ষ স্ট্যান্ডার্ড স্ট্রোক

2400 মিমি

এক্স-অ্যাক্সিস ম্যাক্সস্পিড

1.5 মিমি/সেকেন্ড

Y-অক্ষ স্ট্যান্ডার্ড স্ট্রোক

650 মিমি

Y-অক্ষ সর্বোচ্চ গতি

1m/s

Z-অক্ষ স্ট্যান্ডার্ড স্ট্রোক

1000 মিমি

Z-অক্ষের সর্বোচ্চ গতি

1.5m/s

 মাটি থেকে ট্রে উচ্চতা

1100 মিমি

 ট্রে আকার

550*350 মিমি

 ট্রে সংখ্যা

2

2টি ছবি

 ট্রাস উপাদান

ইস্পাত

 গ্রিপারের শেষ

，

বায়ুসংক্রান্ত ক্ল্যাম্পিং বায়ুসংক্রান্ত ঘূর্ণন

 ট্রান্সমিশন মোড

আনত রেল র্যাক সহ রৈখিক গাইডওয়ে

 ইনপুট ভোল্টেজ

220V

 ইনপুট বায়ু চাপ

0.5-0.8 পিএ

পাওয়ার সাপ্লাই

 রেট মোট ক্ষমতা

9KW

 রেট করা মোট বর্তমান

20A

স্পেক

 মেশিনের ওজন

900 কেজি

মেশিনের আকার (L×W×H)

1650×1250×1600mm

অন্যান্য

 ক্ল্যাম্পিং পদ্ধতি

চক ব্যাস (ঐচ্ছিক)

 জল পাম্প শক্তি

380V/90w

বল স্ক্রু মডেল (এক্স-অক্ষ)

2508

বল স্ক্রু মডেল (z-অক্ষ)

3208

চিপ পরিবাহক প্রকার (ঐচ্ছিক ক্রয়)

যন্ত্রের ক্ষেত্র

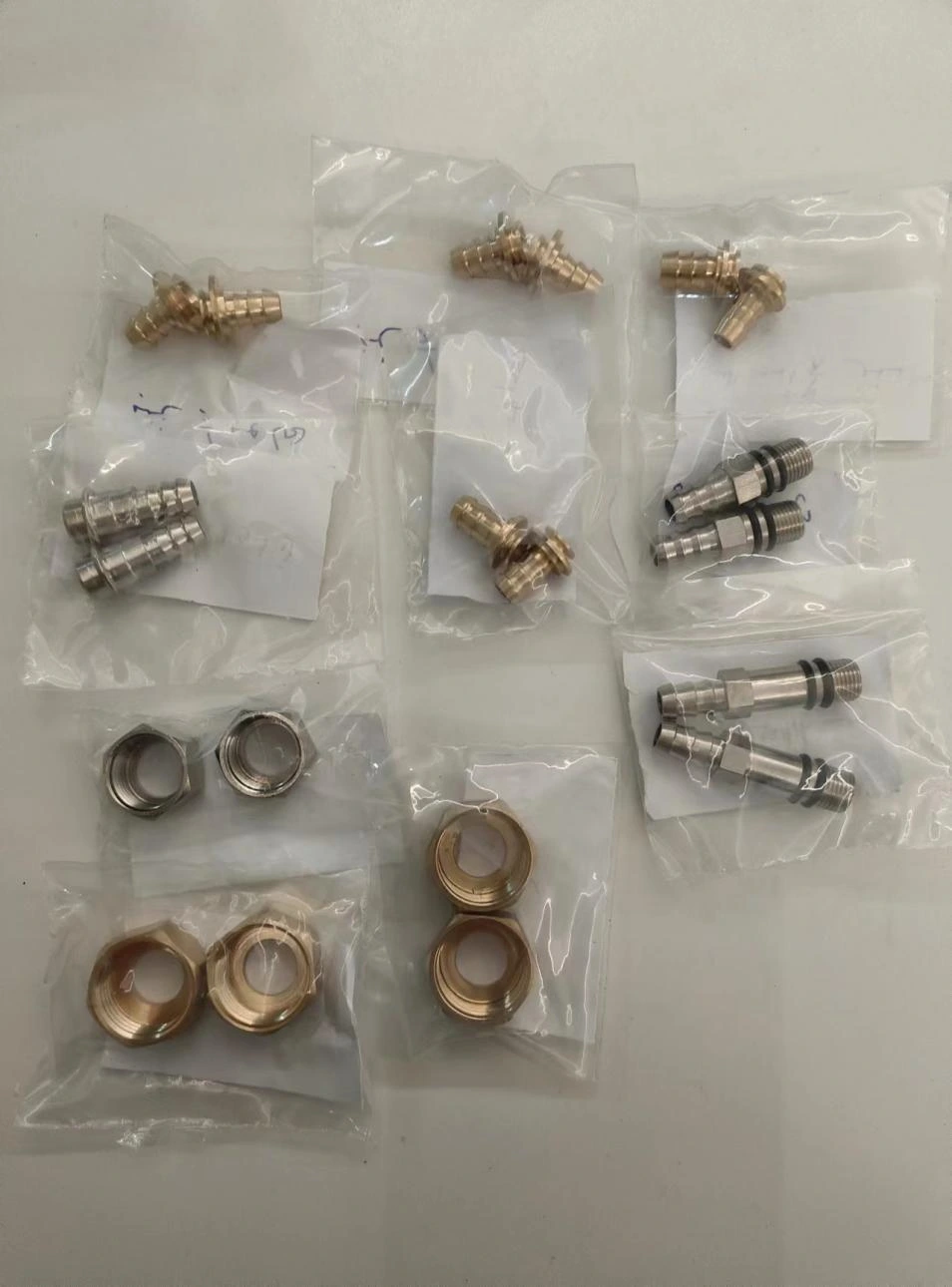

 অটো মোটরসাইকেলের যন্ত্রাংশ এবং হার্ডওয়্যার আনুষাঙ্গিক
