সার্ভো টারেট এবং টেলস্টক সহ তির্যক বিছানা সিএনসি লেদ

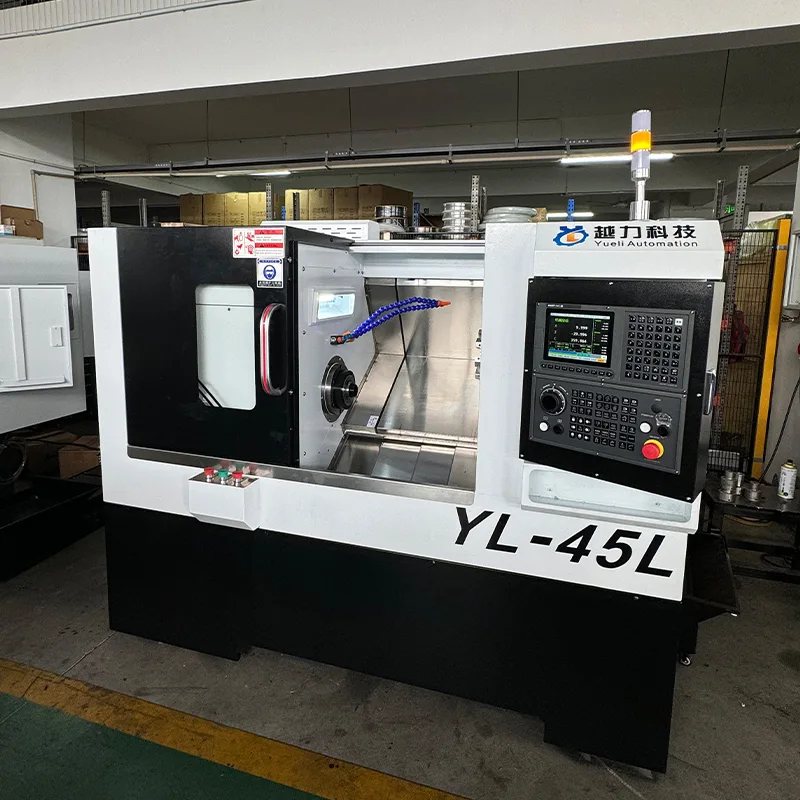

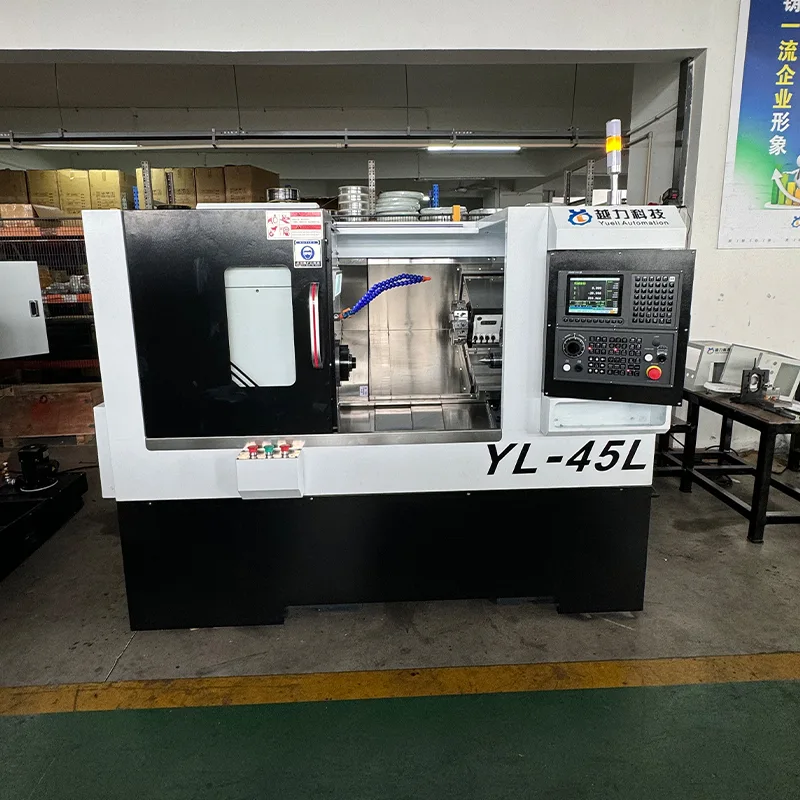

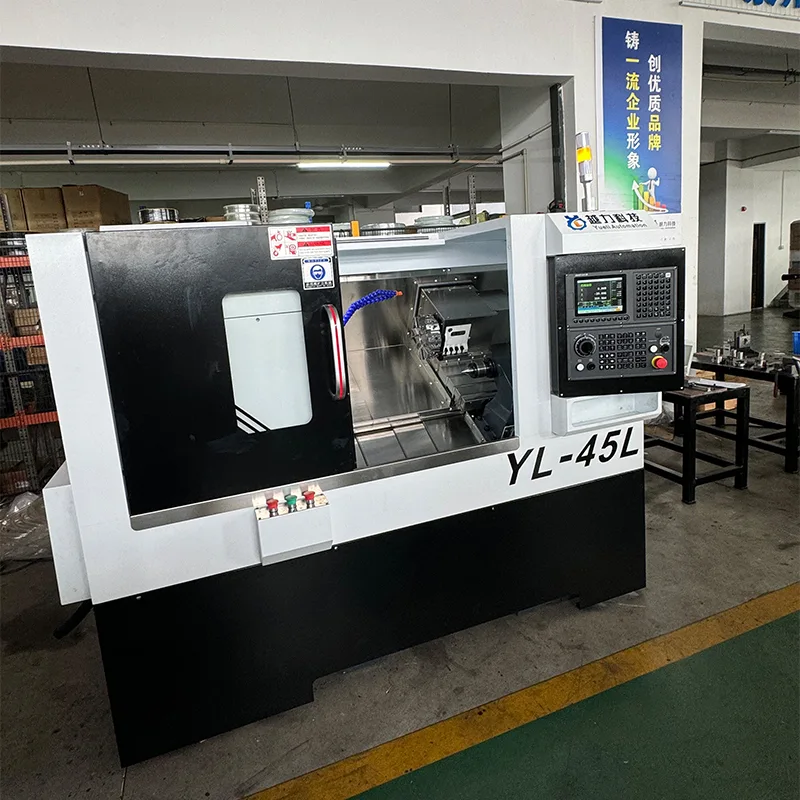

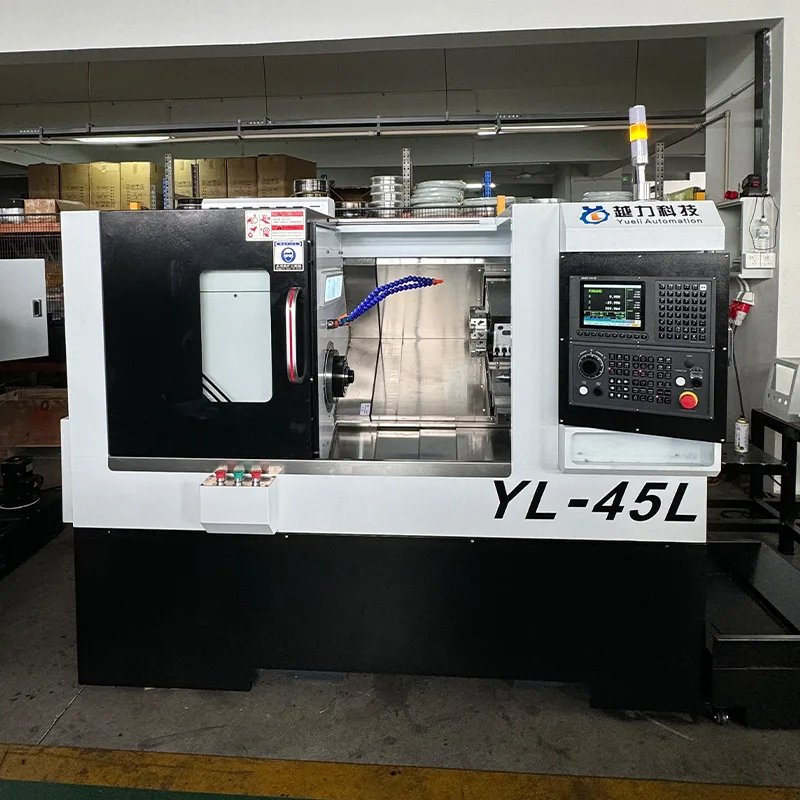

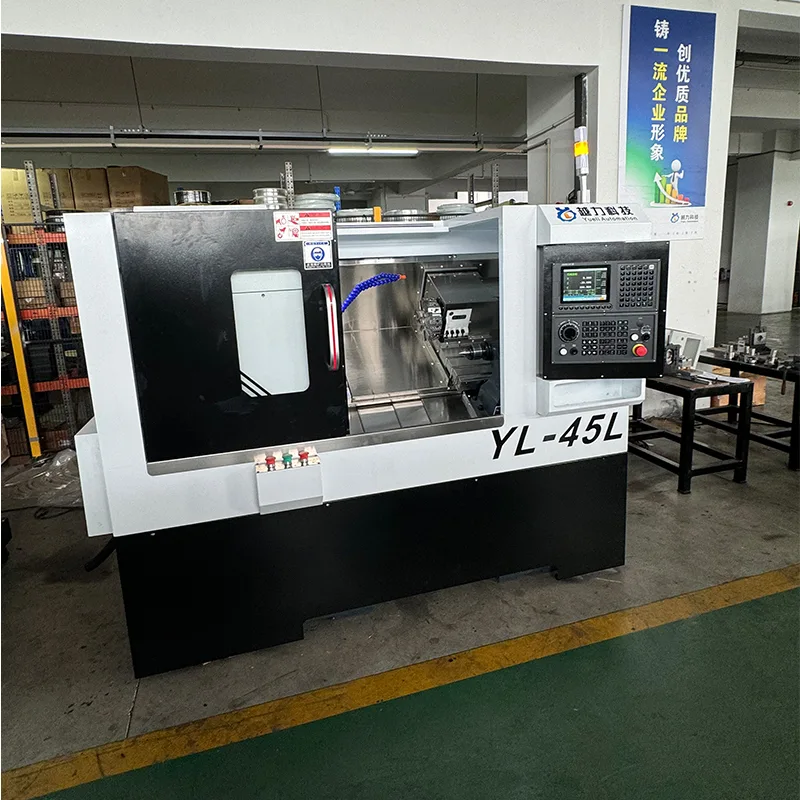

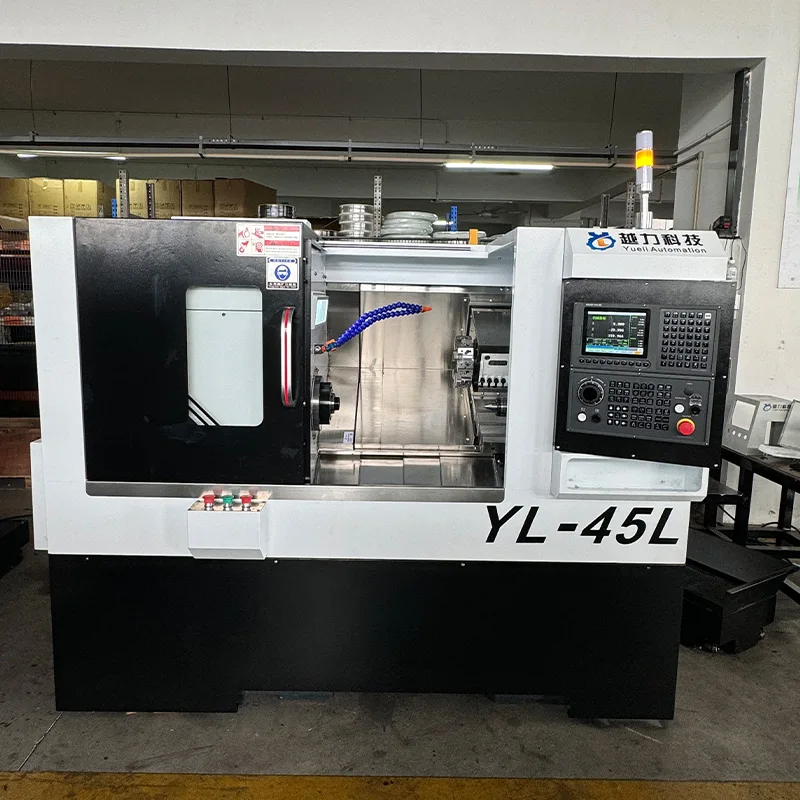

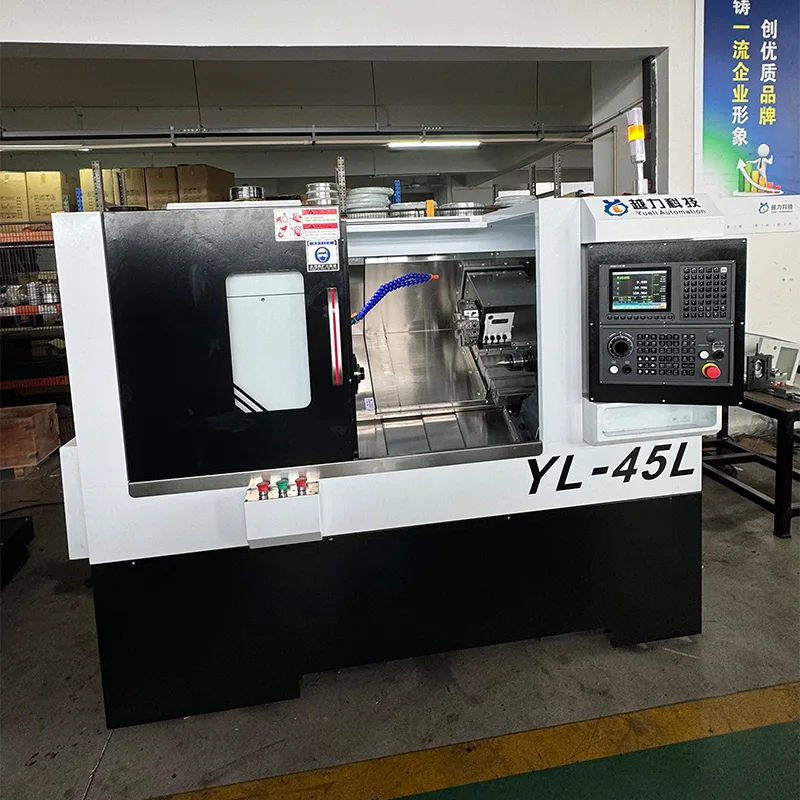

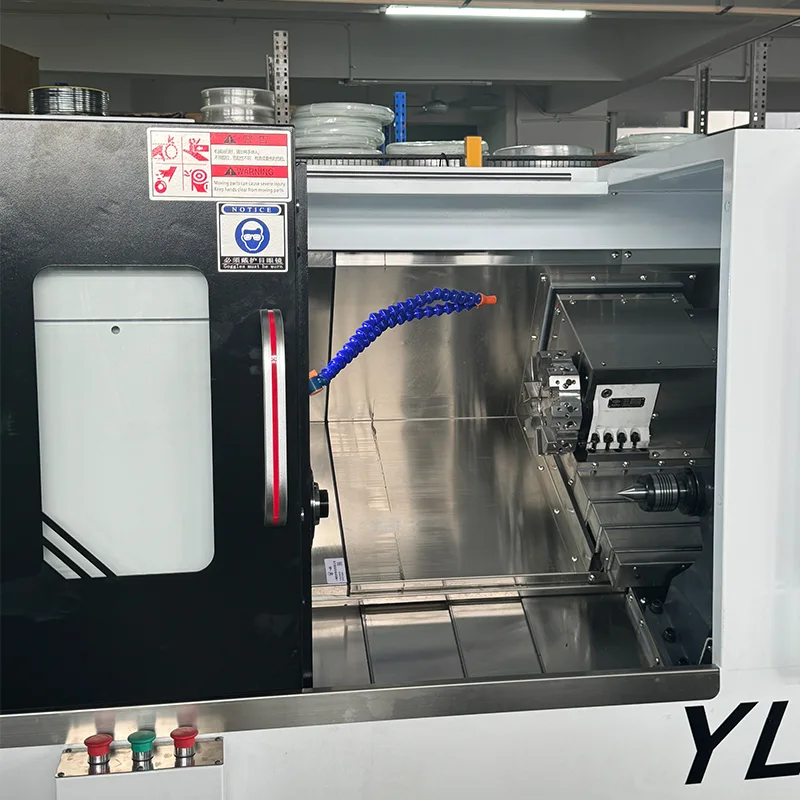

সার্ভো টারেট এবং টেইলস্টক (মডেল YL-45L) সহ তির্যক বেড সিএনসি লেদটি Quanzhou Yueli Automation Equipment Co., Ltd দ্বারা উত্পাদিত হয়েছে। মেশিনটিতে একটি 30-ডিগ্রি তির্যক বিছানা নকশা রয়েছে যার একটি 63 সার্ভো টার্রেট টুলিংয়ের জন্য রয়েছে। এটি FANUC Oi-TF PLUS (5) CNC সিস্টেম, জাপান THK 32mm নির্ভুল বল স্ক্রু এবং 30mm নির্ভুল লিনিয়ার রোলার গাইড দিয়ে সজ্জিত, যা স্থিতিশীল এবং সঠিক মেশিনিং কার্যক্ষমতা প্রদান করে। একটি 7.5KW Huahong স্পিন্ডেল মোটর সহ স্পিন্ডেলের গতি 0 থেকে 5000 RPM পর্যন্ত। মেশিনটিতে হাইড্রোলিক প্রপালশন সহ একটি লিনিয়ার গাইড টেলস্টক রয়েছে, টেলস্টক ট্র্যাভেল 500 মিমি এবং টেলস্টক টেপার হল MT4৷ সর্বাধিক বাঁক ব্যাস হল 375 মিমি, এবং চক সহ সর্বাধিক মেশিনিং দৈর্ঘ্য 380 মিমি।

প্রযুক্তিগত বিশেষ উল্লেখ

নিম্নলিখিত প্রযুক্তিগত পরামিতিগুলি সার্ভো টারেট এবং টেইলস্টকের সাথে স্ল্যান্ট বেড সিএনসি লেথে প্রযোজ্য।

প্রধান কনফিগারেশন

সার্ভো টারেট এবং টেলস্টক সহ স্ল্যান্ট বেড সিএনসি লেদ নিম্নলিখিত মূল উপাদানগুলির সাথে সজ্জিত।

স্ট্যান্ডার্ড আনুষাঙ্গিক

নিম্নোক্ত আনুষাঙ্গিকগুলি সার্ভো টারেট এবং টেইলস্টকের সাথে স্ল্যান্ট বেড সিএনসি লেথের সাথে অন্তর্ভুক্ত রয়েছে।

মেশিনের গঠন এবং মূল বৈশিষ্ট্য

সার্ভো টারেট এবং টেইলস্টক সহ তির্যক বিছানা সিএনসি লেদ নিম্নলিখিত কাঠামোগত এবং কর্মক্ষমতা বৈশিষ্ট্যগুলিকে অন্তর্ভুক্ত করে।

· বিছানা: অনমনীয়তা এবং দক্ষ চিপ প্রবাহের জন্য 30-ডিগ্রী তির্যক বিছানা নকশা।

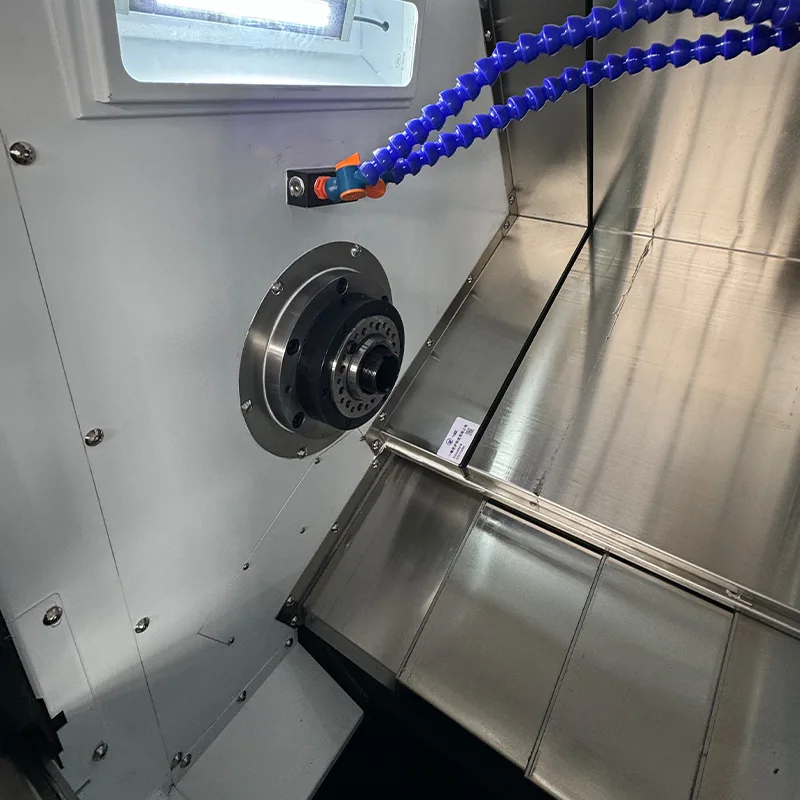

· টাকু: জাপান এনএসকে বিয়ারিং সহ কার্টিজ নির্ভুল টাকু সমাবেশ। স্পিন্ডল মডেল A2-5 170 মিমি ব্যাস সহ। গতি পরিসীমা 0-5000 RPM।

· নির্দেশিকা: জাপান THK 30 মিমি নির্ভুল লিনিয়ার রোলার গাইড। 4টি স্ট্যান্ডার্ড ব্লক সহ X অক্ষ, 4টি বর্ধিত ব্লক সহ Z অক্ষ।

· বল স্ক্রু: X এবং Z উভয় অক্ষের জন্য 10 মিমি পিচ সহ জাপান THK 32 মিমি নির্ভুল বল স্ক্রু।

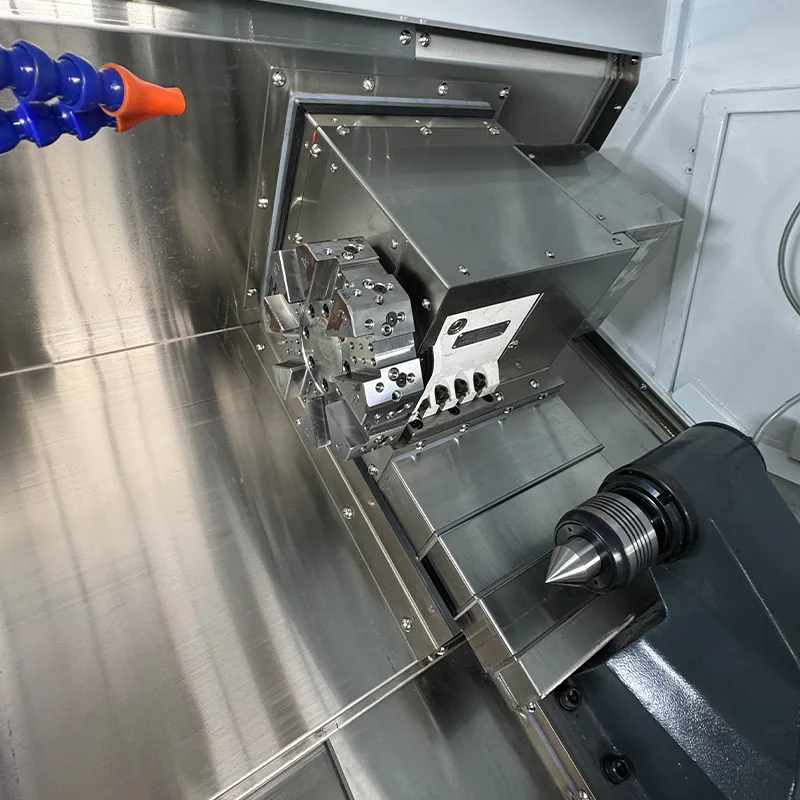

· টুলিং: স্বয়ংক্রিয় সরঞ্জাম পরিবর্তনের জন্য 63 সার্ভো বুরুজ।

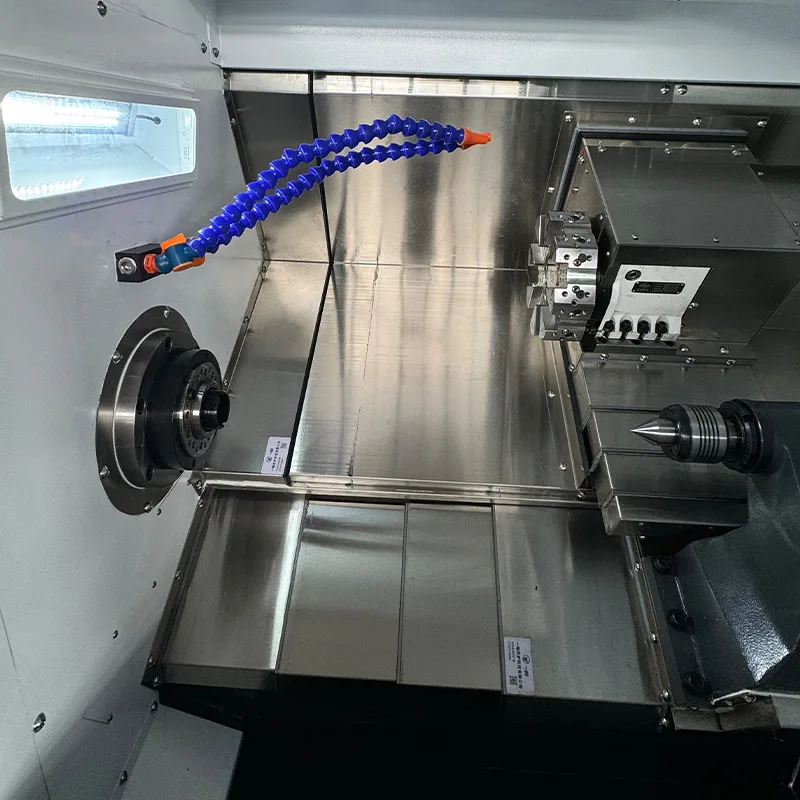

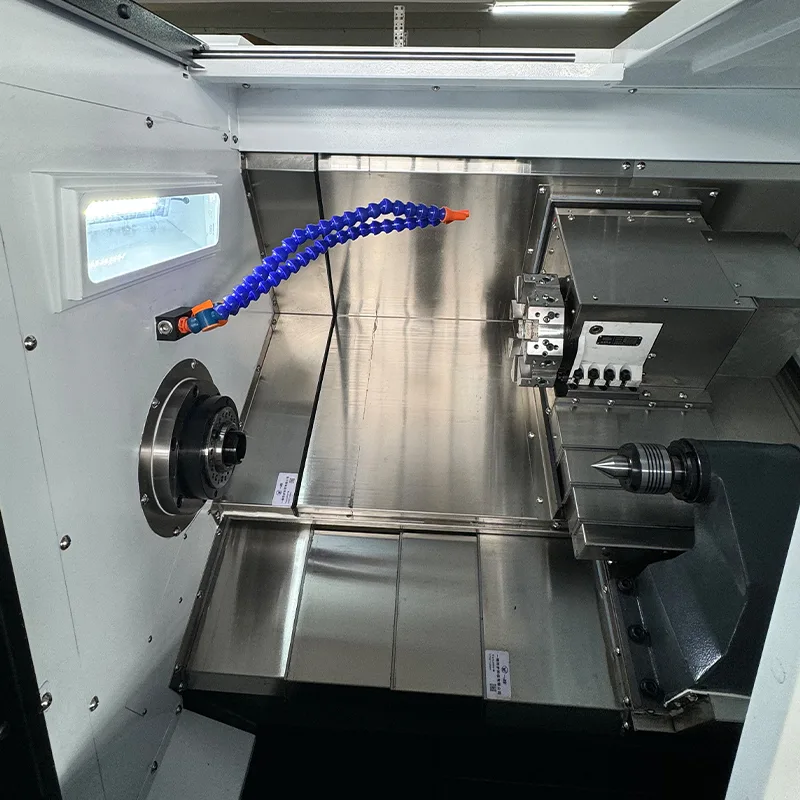

· টেলস্টক: হাইড্রোলিক প্রপালশন সহ লিনিয়ার গাইড টেলস্টক। টেলস্টক ভ্রমণ 500 মিমি। টেলস্টক ট্যাপার MT4।

· মোটর সংযোগ: বেল্ট ড্রাইভ সহ প্রধান মোটর, সরাসরি ড্রাইভ সহ X এবং Z মোটর।

তথ্য অর্ডার

নিম্নোক্ত মূল্য এবং অর্ডারের বিবরণ সার্ভো টারেট এবং টেইলস্টকের সাথে স্ল্যান্ট বেড সিএনসি লেথে প্রযোজ্য।

· পণ্যের নাম: তির্যক বিছানা সিএনসি লেদ (টুল টারেট টাইপ)

· মডেল: YL-45L

· অর্থপ্রদানের শর্তাবলী: 30% আমানত, চালানের আগে ব্যালেন্স

· ওয়ারেন্টি: অংশগুলির জন্য 1 বছর (মানবসৃষ্ট ক্ষতি বাদ দেওয়া হয়েছে)

ট্যাক্স: 13% ভ্যাট অন্তর্ভুক্ত

· মালবাহী: অন্তর্ভুক্ত

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

এই তির্যক বিছানা CNC লেদ নিয়ন্ত্রণ ব্যবস্থা কি?

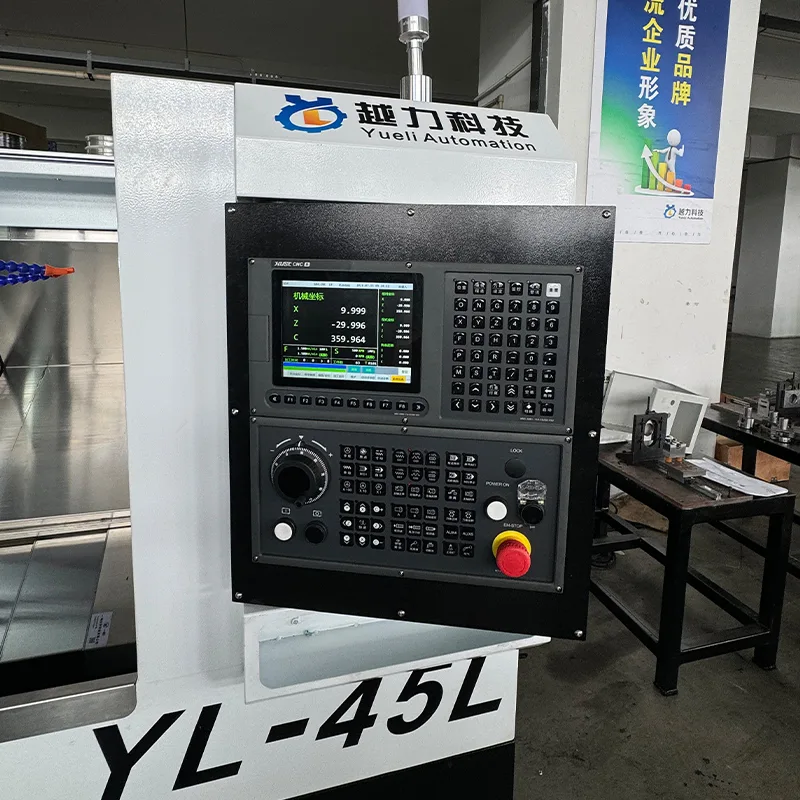

তির্যক বেড CNC লেদ FANUC Oi-TF PLUS (5) CNC সিস্টেম ব্যবহার করে FANUC সার্ভো মোটর এবং X এবং Z অক্ষের জন্য ড্রাইভ।

এই মেশিনের X এবং Z অক্ষ ভ্রমণ কি?

X অক্ষের ভ্রমন হল 200mm, এবং Z অক্ষের ভ্রমন হল 460mm৷ স্পিন্ডেলের গতি এবং স্পিন্ডেল মোটরের শক্তি কত?

স্পিন্ডেল স্পিড রেঞ্জ 0 থেকে 5000 RPM, এবং স্পিন্ডেল মোটর পাওয়ার Huahong থেকে 7.5KW।

এই মেশিনে বিছানা এবং টুলিং কি ধরনের আছে?

স্বয়ংক্রিয় সরঞ্জাম পরিবর্তনের জন্য মেশিনটিতে একটি 63 সার্ভো টারেট সহ একটি 30-ডিগ্রি তির্যক বিছানা রয়েছে।

গাইডওয়ে এবং বল স্ক্রু স্পেসিফিকেশন কি?

X এবং Z অক্ষগুলি 32mm নির্ভুল বল স্ক্রু এবং 30mm নির্ভুল লিনিয়ার রোলার গাইড ব্যবহার করে, উভয়ই জাপান থেকে THK।

এই CNC লেদ এর ওজন এবং মাত্রা কি?

মেশিনের মাত্রা হল 1875×1021×1263mm, এবং ওজন প্রায় 1.8 টন।

মেশিনে কি ধরনের টেলস্টক আছে?

মেশিনটিতে হাইড্রোলিক প্রপালশন সহ একটি লিনিয়ার গাইড টেলস্টক রয়েছে, টেলস্টক ট্র্যাভেল 500 মিমি এবং টেলস্টক টেপার হল MT4৷
