হাই-এন্ড সম্পূর্ণ স্বয়ংক্রিয় কোল্ড কোর বক্স কোর শ্যুটিং মেশিন। অনুভূমিক ছাঁচ বিভাজন

◆ সরঞ্জাম ভূমিকা:

[সম্পূর্ণ স্বয়ংক্রিয় কোল্ড কোর বক্স কোর শ্যুটিং মেশিন। অনুভূমিক ছাঁচ বিভাজন]

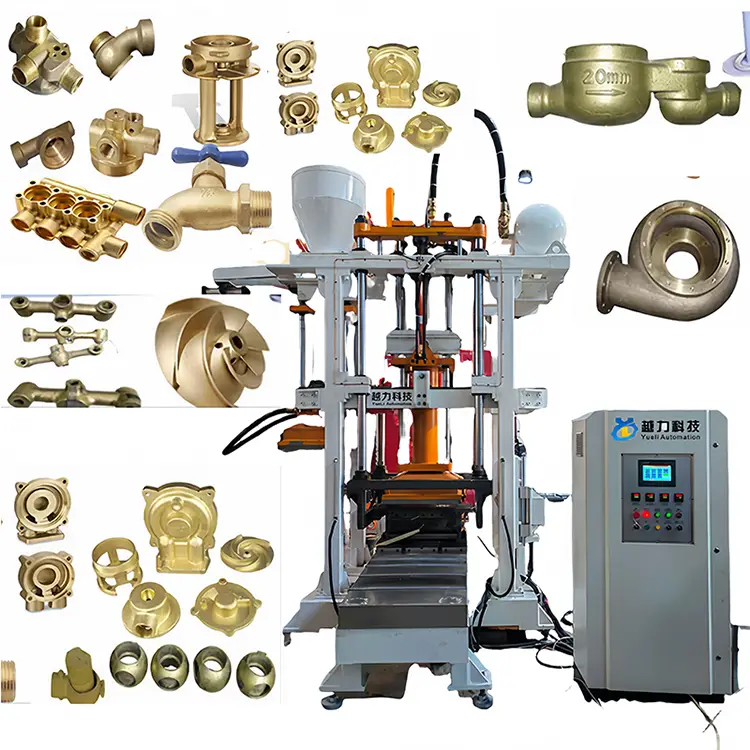

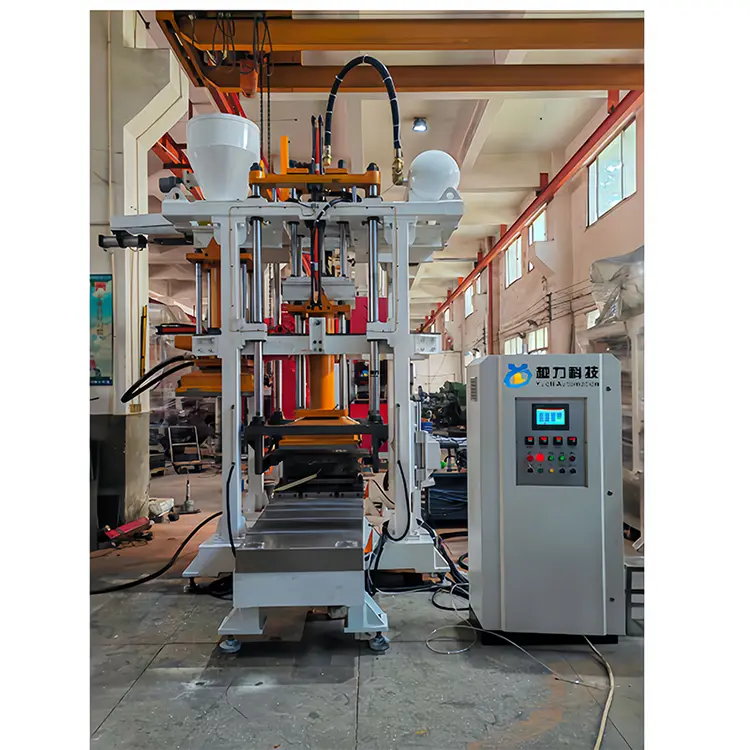

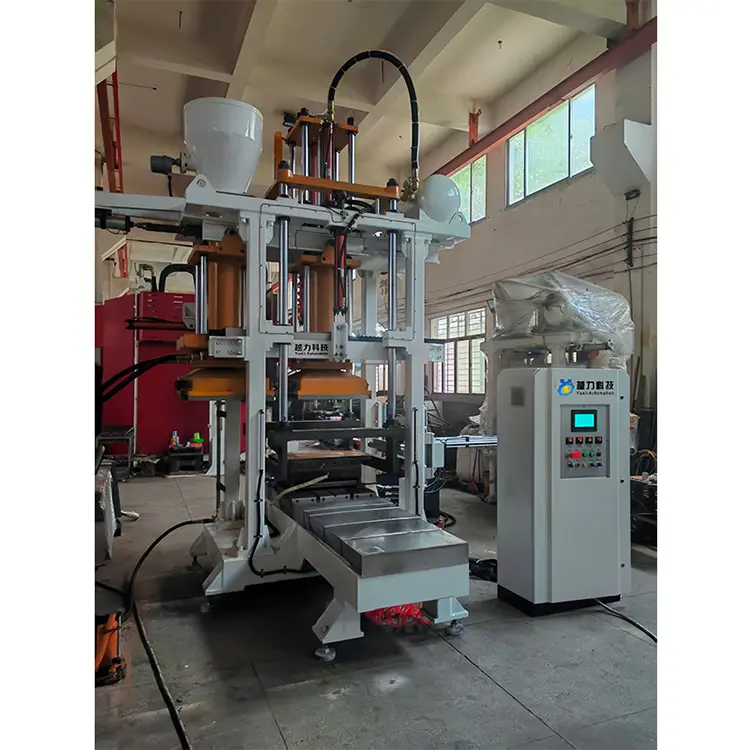

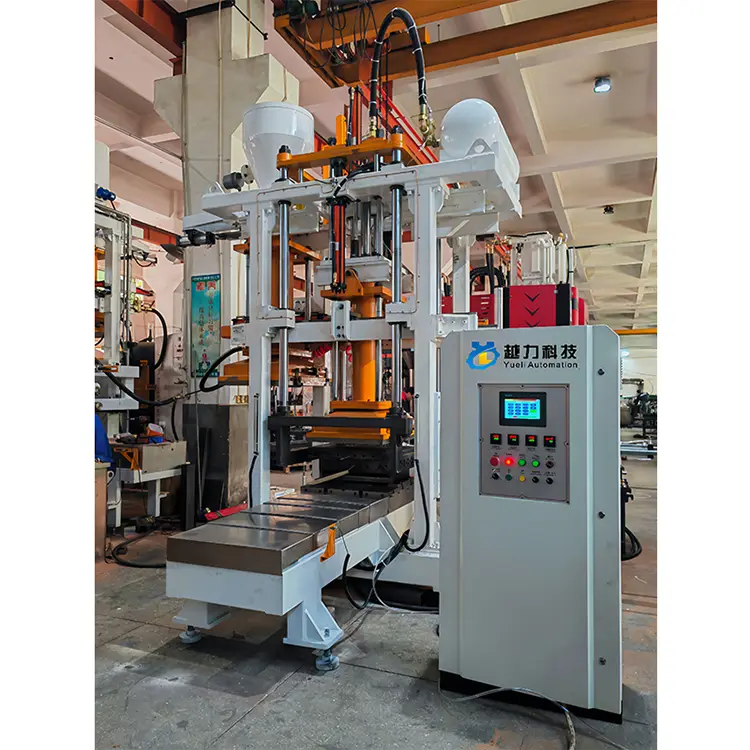

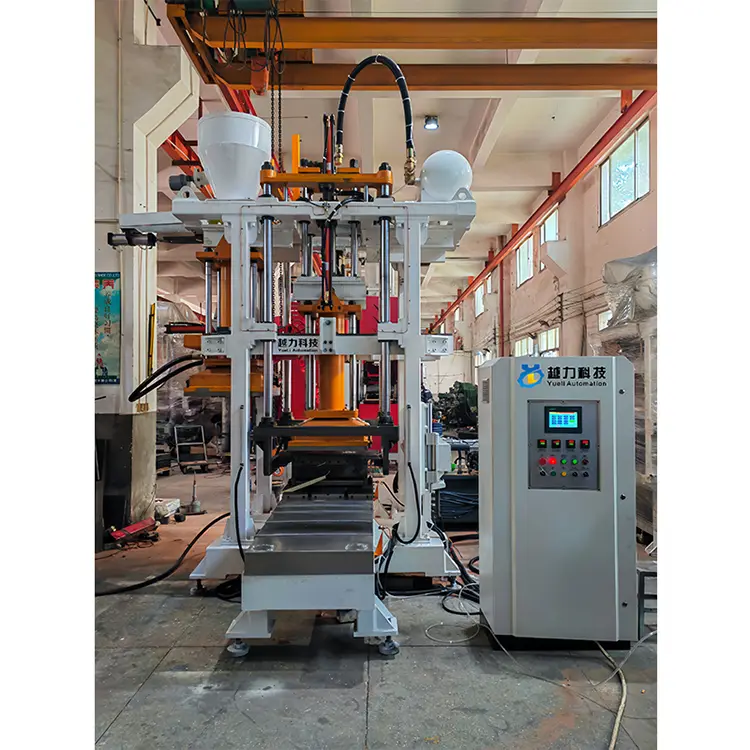

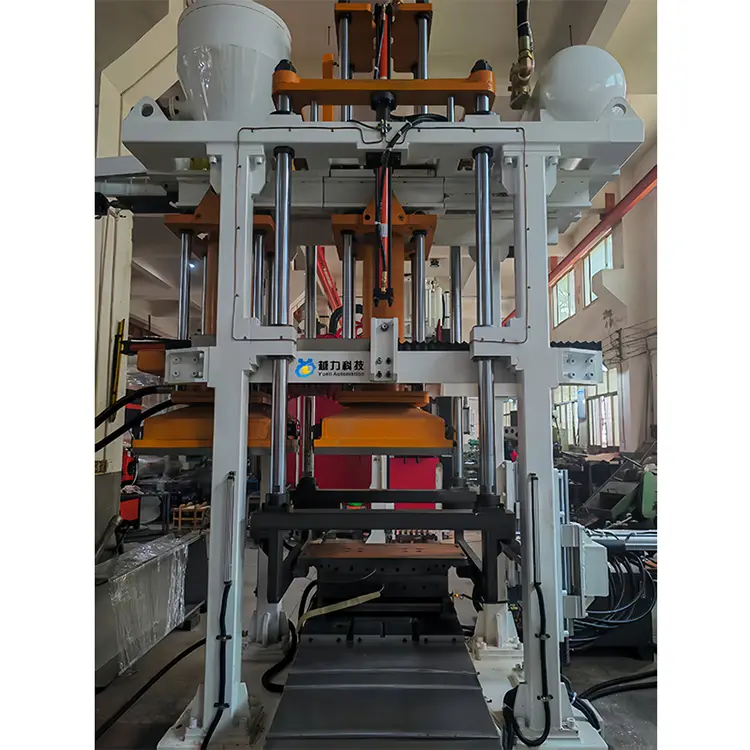

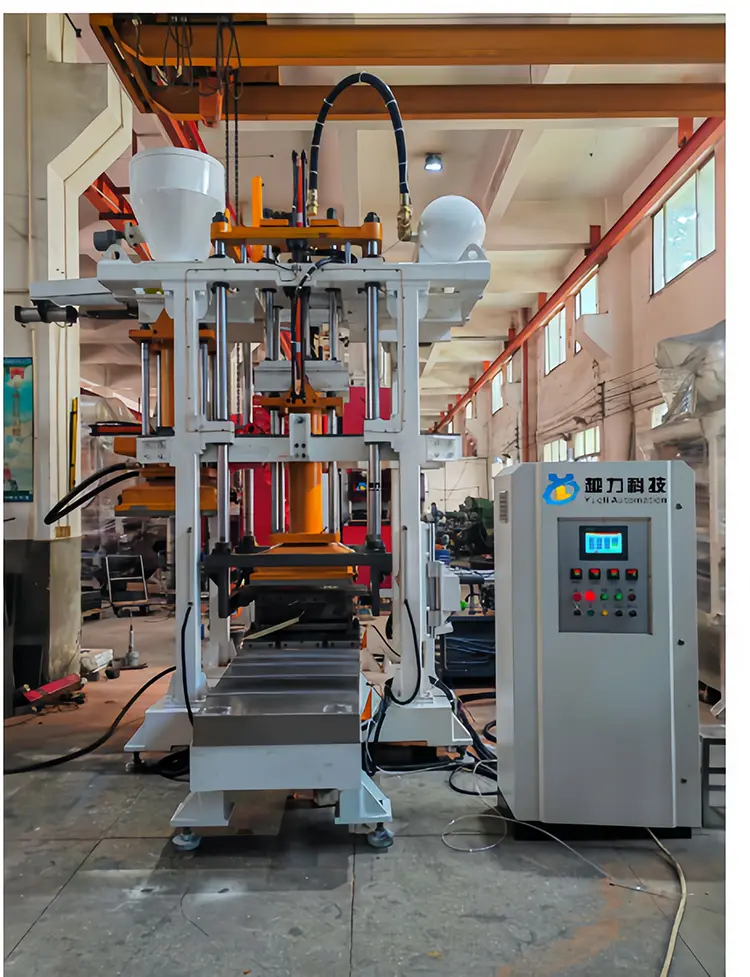

Yl1080H-40A সম্পূর্ণ স্বয়ংক্রিয় কোল্ড কোর বক্স কোর শ্যুটিং মেশিন [দুর্দান্ত উল্লম্ব বালির শুটিং। "ছাঁচের অনুভূমিক বিভাজন।

প্রোগ্রামেবল পিএলসি প্রোগ্রাম নিয়ন্ত্রণ সিস্টেম। সার্ভো যথার্থ হাইড্রোলিক সিস্টেম। লিনিয়ার গাইড স্লাইডিং মেশিনের বাইরে থেকে মূল অপসারণ। লিফট ইন্ডাকশন বালি সংযোজন

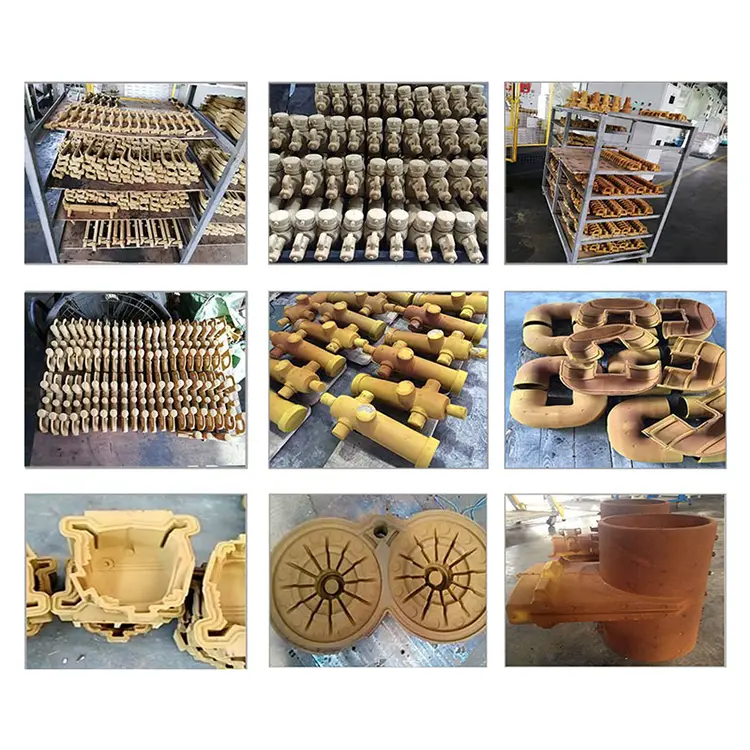

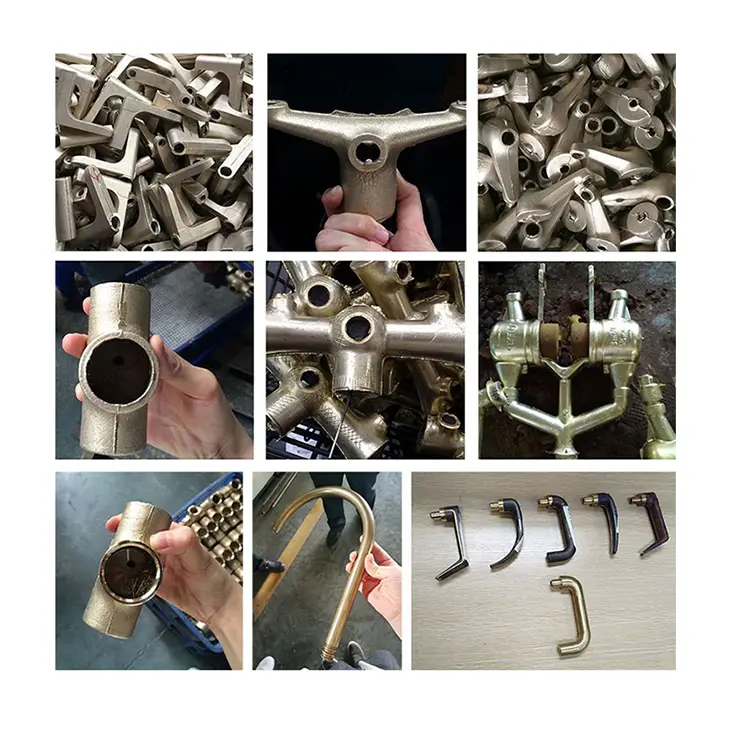

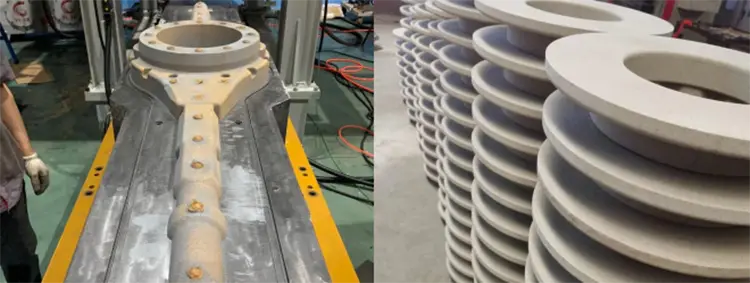

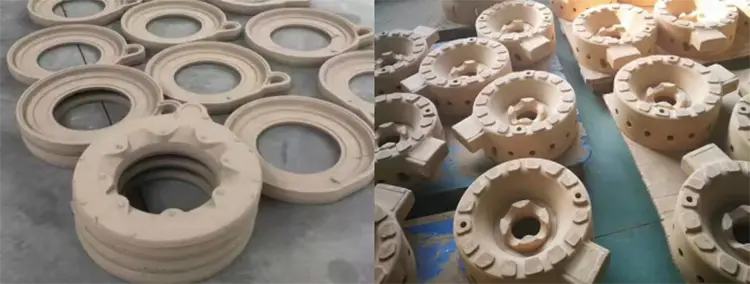

সম্পূর্ণ স্বয়ংক্রিয় কোল্ড কোর কোর শ্যুটিং মেশিন (অনুভূমিক ছাঁচ বিভাজন) এ দুর্দান্ত উল্লম্ব বালির শুটিংও রয়েছে। ছাঁচের অনুভূমিক বিভাজন। নীচের ছাঁচের যথার্থ লিনিয়ার গাইডটি কোর গ্রহণের জন্য সরানো হয়েছে। বুদ্ধিমান সেন্সিং বালি সংযোজন মেশিন, সম্পূর্ণ স্বয়ংক্রিয়/ম্যানুয়াল অপারেশন কোল্ড কোর বক্স কোর-মেকিং সরঞ্জাম, মিশ্র কাঁচা বালিটিকে মূল বাক্সে ইনজেকশন দেওয়ার নীতিটি নিয়ে কাজ করে, গ্যাস ফুঁকানো এবং তারপরে দ্রুত শক্ত হয়ে যায়, যার ফলে একটি শক্ত এবং মসৃণ পৃষ্ঠ অর্জন হয়। সুনির্দিষ্ট মাত্রা সহ উচ্চমানের বালি কোর শেল কোর পণ্যগুলি ভালভ ফায়ার প্রোটেকশন, কাস্ট আয়রন শেল ছাঁচ স্ট্যাক কাস্টিং এবং নতুন শক্তি অ্যালুমিনিয়াম অ্যালোগুলির যথার্থ ing ালাইয়ের মতো শিল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।

◆ প্রধান সরঞ্জামের স্পেসিফিকেশন এবং মডেল

①L660H-25A ②Y870H-25A ③Y1080H-40A ④Y1210H-50A ⑤Y1512H-50A

◆ প্রধান সরঞ্জাম ফাংশন [yl1080H-40a ঠান্ডা কোর। "স্কিড স্টিয়ারের বাইরে কোর স্যাম্পলিং।

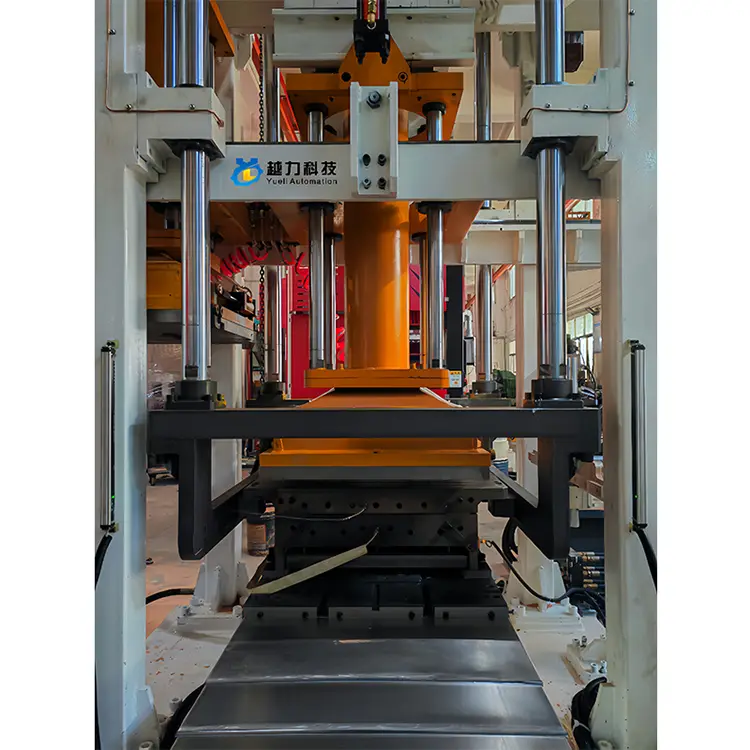

1। দুর্দান্ত উল্লম্ব স্যান্ডব্লাস্টিং। ছাঁচের অনুভূমিক বিভাজন। জার্মান সিমেন্স নিয়ন্ত্রণ ব্যবস্থা

2। ইনোভ্যান্স সার্ভো প্রিসিশন হাইড্রোলিক সিস্টেম, তাইওয়ান এয়ারট্যাক যথার্থ বায়ুসংক্রান্ত সিস্টেম

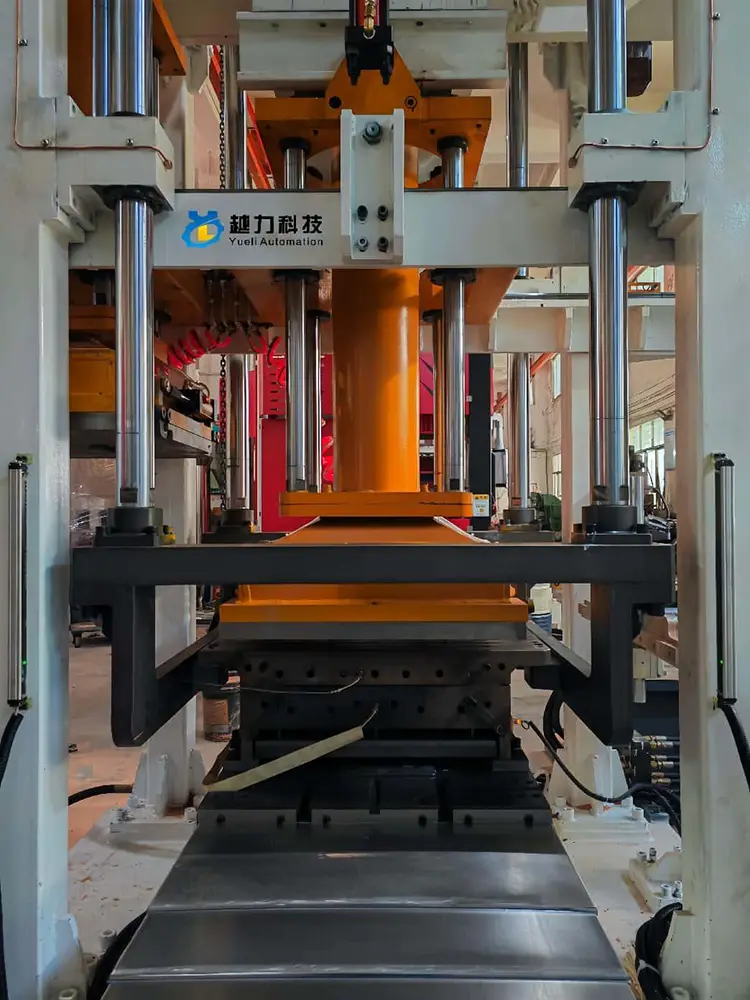

3। কোরটি লোয়ার ডাইয়ের যথার্থ লিনিয়ার গাইড স্লাইডিং মেশিনের বাইরের থেকে নেওয়া হয় এবং বুদ্ধিমান সেন্সিং বালি সংযোজন মেশিনটি ব্যবহৃত হয়

4। সামগ্রিক সরঞ্জাম প্যানেলের জন্য একটি সংহত ধোঁয়া এবং ধূলিকণা অপসারণ নকশা সহ পরিবেশ বান্ধব কাস্টিং মেশিন উচ্চ-শেষ

◆ প্রধান সরঞ্জাম প্রযুক্তিগত পরামিতি [yl1080H-40a ঠান্ডা কোর] "স্কিড স্টিয়ারের বাইরে কোর স্যাম্পলিং।

◆ সরঞ্জাম কাজের পদ্ধতি [yl1080H-40a ঠান্ডা কোর। "স্কিড স্টিয়ারের বাইরে কোর স্যাম্পলিং।

নিম্ন ছাঁচ এন্ট্রি → ছাঁচ বন্ধ [নিম্নমুখী চাপ] → সংমিশ্রণ মডিউল এন্ট্রি [কোর-টান মডিউল] → বালির ইনজেকশন মাথা এন্ট্রি → বালি ইনজেকশন মাথা নীচের দিকে চাপ → বালি ইনজেকশন মাথা এক্সস্টাস্ট → বালি ইনজেকশন হেড রিট্র্যাক্ট (রিসেট)/এয়ার ইনজেকশন হেড লোডিং/ছাঁচ

বালি স্ক্র্যাপিং (পরিষ্কার বালি) air এয়ার ইনজেকশন হেডের নিম্নমুখী চাপ → এয়ার ইনজেকশন → বালির কোরের সলিডেশন → সম্মিলিত মডিউলটির প্রত্যাহার (কোর অপসারণ এবং পুনরায় সেট করুন) → শীর্ষ ছাঁচের ছাঁচের বাকী ছাঁচ) → প্রথম ছাঁচ/স্যান্ডিং → স্যান্ডিং → দ্বিতীয় ছাঁচ খোলার → → দ্বিতীয় ছাঁচ খোলার → Sec কোর ডেমোল্ডিং) → মেশিনের বাইরে কোর অপসারণ → ⒆ নিরাপদ কোর অপসারণের সময় → ⒇ নিম্ন ছাঁচটি শীর্ষ কোরটি পুনরায় সেট করুন

◆ সরঞ্জাম কনফিগারেশন [yl1080H-40A কোল্ড কোর। "স্কিড স্টিয়ারের বাইরে কোর স্যাম্পলিং।

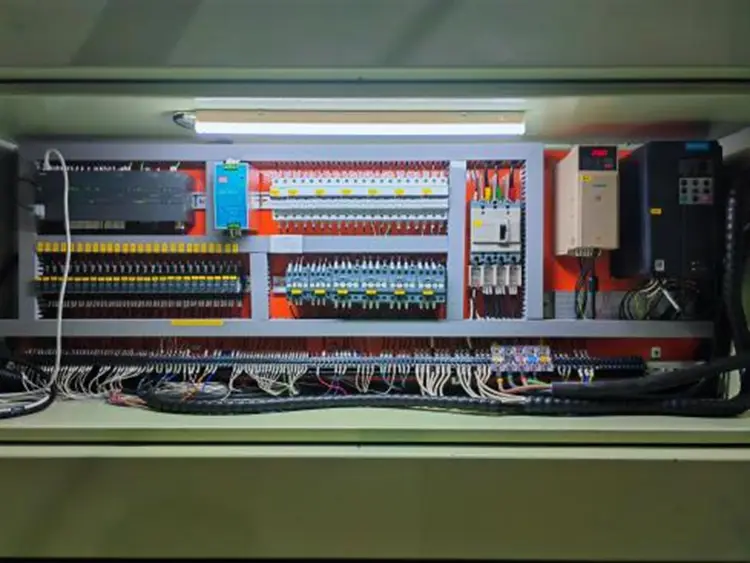

1। বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা: জার্মানির সিমেন্স থেকে উচ্চ-শেষ অপারেশন বৈদ্যুতিক নিয়ন্ত্রণ সিস্টেম (টাচ স্ক্রিন এবং প্রোগ্রাম স্প্লিট টাইপ)

সিমেন্স সিরিজ হাই-এন্ড সুইচ বোতামগুলি [স্টার্ট বোতাম, রোটারি গিয়ার স্যুইচ]

2। জলবাহী সিস্টেম: হুইচুয়ান সার্ভো প্রিসিশন স্টেপলেস স্পিড পরিবর্তন হাইড্রোলিক সিস্টেম, তাইওয়ান ব্র্যান্ড হাইড্রোলিক উপাদানগুলি

3। বায়ুসংক্রান্ত সিস্টেম: তাইওয়ান এয়ারট্যাক প্রিসিশন বায়ুসংক্রান্ত সিস্টেম [সিলিন্ডার। বৈদ্যুতিন চৌম্বকীয় ভালভ। এয়ার সোর্স প্রসেসর

4। অ্যাটমাইজেশন সিস্টেম: খাঁটি আমদানি করা জাপানি এসএমসি নির্ভুলতা অ্যাটমাইজেশন চিকিত্সা সিস্টেম। এসএমসি কোর বায়ুসংক্রান্ত উপাদান

5। লো-ভোল্টেজ বৈদ্যুতিক সরঞ্জাম: স্নাইডার লো-ভোল্টেজ বৈদ্যুতিক সরঞ্জাম। ওমরন প্রক্সিমিটি সুইচ। তাইওয়ান মিংওয়ে পাওয়ার সুইচ

5 ... সুরক্ষা নিয়ন্ত্রণ: খোলার এবং সমাপনী ছাঁচের চলমান অংশগুলি ইনডাকটিভ সুরক্ষা হালকা পর্দার সাথে সজ্জিত

।।

।

8। সরঞ্জামের উপস্থিতি: পাউডার লেপ এবং বেকিং বার্নিশ। উচ্চ-শেষ পেইন্ট পৃষ্ঠতল চিকিত্সা

◇ অন্যান্য বিশদ কনফিগারেশন:

[1] পিএলসি টাচ স্ক্রিন: সিমেন্স, জার্মানি

[2] প্রোগ্রাম সেন্টার প্রসেসর: সিমেন্স, জার্মানি

[3] পুশ-বোতাম সুইচ: সিমেন্স, জার্মানি

[4] এসি কন্টাক্টর: স্নাইডার

[5] রিলে: স্নাইডার

[]] প্রক্সিমিটি সুইচ ওমরন

[]] বিদ্যুৎ সরবরাহ স্যুইচিং: মিংওয়ে, তাইওয়ান

The সরঞ্জামগুলির প্রধান বৈশিষ্ট্য এবং সুবিধাগুলি [yl1080H-40a ঠান্ডা কোর। "স্কিড স্টিয়ারের বাইরে কোর স্যাম্পলিং।

◇ নির্ভুলতা এবং স্থায়িত্ব: Yl1080H-40A এর সামগ্রিক কাঠামো কোল্ড কোর কোর শ্যুটিং মেশিনের দুর্দান্ত এবং কঠোর উত্পাদন প্রক্রিয়া সহ নির্ভুলতা এবং স্থিতিশীলতার একটি উচ্চ-মানক যান্ত্রিক কাঠামো নকশা নীতি গ্রহণ করে। এটি উচ্চ-নির্ভুলতা নির্ভুলতা প্রক্রিয়াজাতকরণ সরঞ্জাম ব্যবহার করে এবং চলমান অংশগুলির কাঠামো অত্যন্ত সুনির্দিষ্ট। পুরো মেশিন কাঠামোটি দীর্ঘ সময়ের জন্য স্থিতিশীল এবং টেকসই।

◇ দুর্দান্ত স্যান্ডব্লাস্টিং: ওয়াইএল 1080 এইচ -40 এ কোল্ড কোর স্যান্ডব্লাস্টিং মেশিনে একটি দুর্দান্ত উল্লম্ব স্যান্ডব্লাস্টিং পদ্ধতি বৈশিষ্ট্যযুক্ত, সরঞ্জামগুলির চাপ-ধারণকারী শ্যুটিংয়ের উপর নির্ভর করে

বালির নীতি এবং রজন বালির প্রাকৃতিক মহাকর্ষীয় প্রভাব; ছাঁচটি একই সাথে তিনটি পক্ষের একটি দ্রুত এবং মসৃণ নিষ্কাশন পদ্ধতিতে সজ্জিত। মূল তৈরির প্রক্রিয়াটি স্বল্পতম সময়ে ছাঁচের গহ্বরটি পূরণ করতে পারে। বালির কোরটি শক্ত, পূর্ণ এবং মসৃণ এবং মূল তৈরির ফলন বেশি।

◇ বুদ্ধিমান এবং দক্ষ: yl1080H-40A কোল্ড কোর কোর শ্যুটিং মেশিনে উচ্চতর ডিগ্রি অটোমেশন বৈশিষ্ট্যযুক্ত। এটি নীচের ছাঁচ থেকে কোরগুলি অপসারণের জন্য সুনির্দিষ্ট লিনিয়ার গাইড দিয়ে সজ্জিত, মূল অপসারণকে সহজ এবং উচ্চতর স্বয়ংক্রিয় করে তোলে। এটি স্থিতিশীলতা, মসৃণতা, দক্ষতা এবং সুরক্ষা নিশ্চিত করে একাধিক মেশিন পরিচালনা করতে একজন ব্যক্তিকে সক্ষম করে।

উচ্চ ফলন হার: yl1080H-40A কোল্ড কোর কোর শ্যুটিং মেশিনে একটি দুর্দান্ত উল্লম্ব বালির শুটিং পদ্ধতি, উচ্চ-প্রান্তের যথার্থ যান্ত্রিক কাঠামো, উচ্চ সিলিং পারফরম্যান্স, শক্তিশালী বালি শ্যুটিং ফোর্স, টাইট এবং মসৃণ বালি কোর, সুনির্দিষ্ট মাত্রা এবং উচ্চমানের বালি কোরগুলি উচ্চ ফলনের হার সহ বৈশিষ্ট্যযুক্ত। এটি কার্যকরভাবে ings ালাইয়ের যন্ত্র ভাতা নিয়ন্ত্রণ করতে পারে।

◇ উচ্চ-শেষ পরিবেশ সুরক্ষা: YL1080H-40A কোল্ড কোর কোর ইনজেকশন ছাঁচনির্মাণ মেশিন কাস্টিং মেশিনগুলির জন্য উচ্চ পরিবেশগত সুরক্ষা মান গ্রহণ করে। সরঞ্জাম নকশা প্রক্রিয়া চলাকালীন, উত্পাদন প্রক্রিয়া চলাকালীন ধোঁয়া এবং ধূলিকণার জন্য উচ্চ পরিবেশগত সুরক্ষা প্রয়োজনীয়তাগুলি ব্যাপকভাবে এবং সাবধানতার সাথে বিবেচনা করা হয়েছিল। ধোঁয়া এবং ধূলিকণা চিকিত্সার জন্য সমানভাবে সংহত করা হয়েছিল এবং নকশাকৃত উচ্চ পরিবেশ সুরক্ষা কাস্টিং মেশিন কার্যকরভাবে কাস্টিং ওয়ার্কশপের পরিবেশকে উন্নত করেছিল।

◇ দুর্দান্ত এবং টেকসই: Yl1080H-40A কোল্ড কোর কোর শ্যুটিং মেশিনের নকশা প্রক্রিয়া পুরোপুরি সরঞ্জামগুলির পরিষেবা জীবনকে বিবেচনায় নিয়েছে। বিভিন্ন ব্যবহারের প্রয়োজনীয়তার উপর ভিত্তি করে উচ্চমান এবং যুক্তিসঙ্গত উপকরণ সহ বিভিন্ন উপাদান তৈরি করা হয়। তাপ চিকিত্সার প্রয়োজনীয়তা এবং উপস্থিতি বিশদগুলি ভালভাবে পরিচালনা করা হয়, এটি নিশ্চিত করে যে সরঞ্জামগুলি দীর্ঘ সময়ের জন্য তার যথার্থতা বজায় রাখতে পারে, স্থিতিশীল এবং মসৃণ থাকতে পারে এবং দুর্দান্ত বিশদ থাকতে পারে।

◇ প্রযোজ্য উপকরণ: শট শুকনো বালি [শুকনো ফেনলিক রজন বালু]

◆ সরঞ্জাম অপারেশন এবং ব্যবহার:

(1) বায়ু গ্রহণের পাইপ এবং বিদ্যুৎ সরবরাহ (তিন-পর্যায়ের 380 ভি, 50Hz) সঠিকভাবে সংযুক্ত হয়েছে কিনা তা পরীক্ষা করে দেখুন।

(২) ইনস্টলেশনের পরে সরঞ্জামগুলিতে ধুলো সরান। সরঞ্জাম এবং অন্যান্য sundries।

Operators অপারেটরদের সুরক্ষা নিশ্চিত করার জন্য যখন ছাঁচটি খোলা হয় তখন সরঞ্জামগুলি প্রাথমিক অবস্থানে রয়েছে কিনা।

The মেশিনে ছাঁচ (কোর বক্স) ইনস্টল করুন; যে কোনও পরিস্থিতিতে, এয়ার ভালভ খোলার আগে (সরঞ্জামগুলিতে বায়ু সরবরাহ করা), ইনস্টলেশন রডটি ক্ষতি এড়াতে এবং কর্মীদের সুরক্ষা নিশ্চিত করতে মেশিন ওয়ার্কটেবল এবং বালির ইনজেকশন হেডের মধ্যে স্থানটিতে ঠেলে দেওয়া উচিত।

Power মূল পাওয়ার স্যুইচ এবং সমস্ত নিয়ন্ত্রণ সার্কিট সুইচগুলি বন্ধ করুন এবং আলোর কাজের লাইটগুলি পরীক্ষা করুন। নিয়ন্ত্রণ প্যানেলে পাওয়ার সিগন্যাল লাইট স্বাভাবিক কিনা তা পরীক্ষা করে দেখুন।

()) মূল গ্রহণের ভালভটি খুলুন এবং বায়ু পাইপের বায়ুচাপ 6 থেকে 7 কেপিএর স্বাভাবিক পরিসরের মধ্যে রয়েছে কিনা তা পরীক্ষা করে দেখুন।

মেশিনের অপারেশন মোডটি ম্যানুয়াল মোডে স্যুইচ করুন এবং মেশিনের প্রতিটি চলমান অংশটি সহজেই এবং সাধারণত পরিচালনা করে কিনা তা ম্যানুয়ালি ডিবাগ করুন।

ছাঁচ খোলার এবং সমাপ্তি ক্রিয়াগুলি মসৃণ কিনা তা ছাঁচের বৈশিষ্ট্য অনুসারে একটি যুক্তিসঙ্গত ছাঁচ খোলার এবং সমাপ্তির সময় সেট করুন

② সম্মিলিত মডিউলটির অগ্রিম এবং পশ্চাদপসরণ ক্রিয়াগুলি মসৃণ কিনা তা পরীক্ষা করে দেখুন। মডিউলের ভ্রমণের ভিত্তিতে যুক্তিসঙ্গত অগ্রিম এবং পশ্চাদপসরণের সময়গুলি সেট করুন

Says বালির শুটিংয়ের মাথার অগ্রিম এবং পশ্চাদপসরণ ক্রিয়াগুলি মসৃণ কিনা, বালির শ্যুটিং হেডের স্ট্রোক অনুসারে একটি যুক্তিসঙ্গত অগ্রিম এবং পশ্চাদপসরণ সময় নির্ধারণ করুন

Sand স্যান্ডব্লাস্টিং অপারেশনটি স্বাভাবিক কিনা বা না, স্যান্ডব্লাস্টিং কাজের জন্য ছাঁচের বৈশিষ্ট্য অনুসারে একটি যুক্তিসঙ্গত স্যান্ডব্লাস্টিং সময় সেট করুন

Cand বালির ইনজেকশন হেডের এক্সস্টাস্টটি সঠিকভাবে কাজ করছে কিনা তা সাধারণত বালির বাক্সের নিষ্কাশনের সময়ের জন্য 8 থেকে 10 সেকেন্ডে সেট করা থাকে

Lewer নীচের ছাঁচের অগ্রিম এবং পশ্চাদপসরণ ক্রিয়াগুলি মসৃণ কিনা তা নীচের ছাঁচের স্ট্রোক অনুসারে একটি যুক্তিসঙ্গত অগ্রিম এবং পশ্চাদপসরণ সময় নির্ধারণ করুন

⑦ ইজেক্টর ক্রিয়াটি স্বাভাবিক এবং কোরটি সঠিকভাবে কাজ করছে কিনা তা পরীক্ষা করে দেখুন। ছাঁচের বৈশিষ্ট্য অনুসারে একটি যুক্তিসঙ্গত কোর ইজেক্টর সময় সেট করুন

Operation অপারেশন মোডটিকে একক অপারেশনে স্যুইচ করুন এবং মেশিনটি স্বয়ংক্রিয়ভাবে চক্র এবং লোড ছাড়াই বেশ কয়েকবার চলবে। মেশিনের সমস্ত ক্রিয়া সমন্বিত, সুশৃঙ্খল, স্থিতিশীল এবং মসৃণ কিনা তা পরীক্ষা করে দেখুন।

Operation অপারেশন প্রক্রিয়া চলাকালীন সতর্কতা:

পরীক্ষা চালানোর আগে, মেশিনের ধুলো সরিয়ে ফেলা এবং অপারেশন চলাকালীন ত্রুটিগুলি রোধ করতে এটিতে থাকা কোনও সরঞ্জাম বা অন্যান্য ধ্বংসাবশেষ পরিষ্কার করা প্রয়োজন।

অপারেশন শুরু করার আগে, মেশিনের সমস্ত অংশে বোল্টের শর্তটি সাবধানতার সাথে পরীক্ষা করা এবং সেগুলি আরও শক্ত করা হয়েছে তা নিশ্চিত করা প্রয়োজন।

Operation অপারেশন শুরু করার আগে, সমস্ত চলমান অংশগুলি প্রাথমিক স্বাভাবিক অবস্থানে রয়েছে কিনা তা পরীক্ষা করে দেখুন।

The মেশিন ব্যর্থতার ক্ষেত্রে এটি অবিলম্বে বন্ধ করা উচিত, স্টপ বোতাম টিপানো, শক্তি এবং গ্যাস সরবরাহ কেটে ফেলা এবং রক্ষণাবেক্ষণ করা উচিত। The বৈদ্যুতিক সার্কিট জয়েন্টগুলি আলগা কিনা এবং মেশিনের উপাদানগুলি ক্ষতিগ্রস্থ হয়েছে কিনা তা প্রায়শই পরীক্ষা করা প্রয়োজন।

()) অ-পেশাদারদের ইচ্ছামত বৈদ্যুতিক নিয়ন্ত্রণ মন্ত্রিসভা খোলার বা কোনও বিবিধ আইটেম ভিতরে রাখার অনুমতি নেই।

একজনকে অবশ্যই প্রশিক্ষণের মধ্য দিয়ে যেতে হবে এবং এটি পরিচালনার অনুমতি দেওয়ার আগে মেশিনের কাঠামো, কার্যকরী নীতি এবং অপারেশন বিধিগুলির সাথে পরিচিত হতে হবে। ইচ্ছামতো মেশিনটি পরিচালনা করার অনুমতি দেওয়া হয় না।

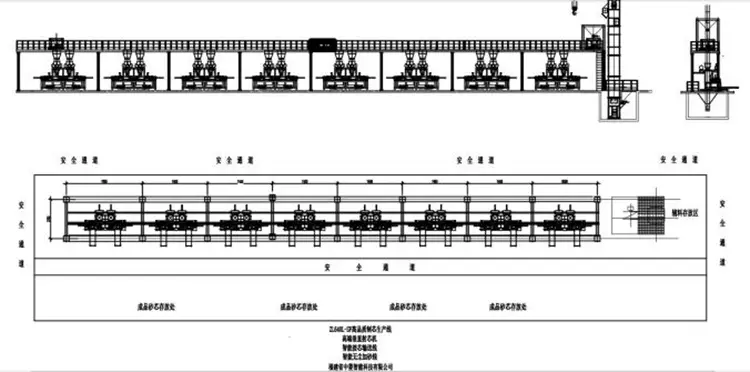

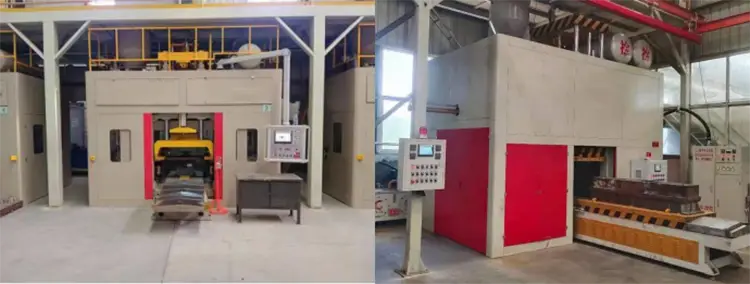

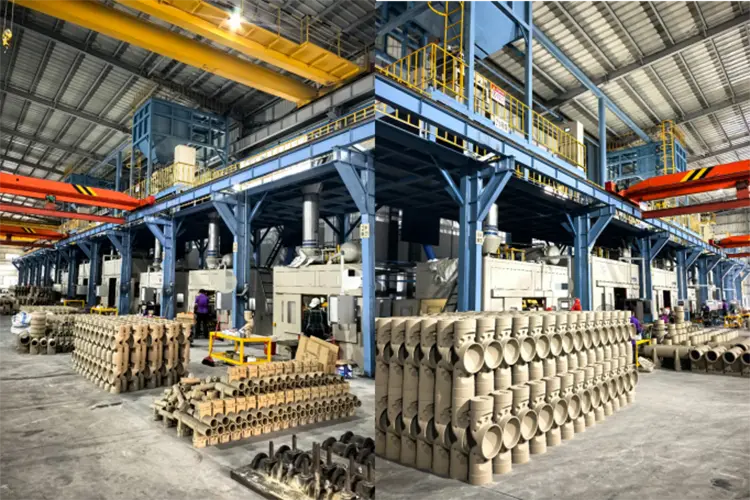

◆ উচ্চ-মানের সম্পূর্ণরূপে স্বয়ংক্রিয় উল্লম্ব কোর শুটিং মেশিন উত্পাদন লাইন:

কেস বৈশিষ্ট্য:

① উচ্চ-মানের, উচ্চ-বুদ্ধি এবং উচ্চ-পরিবেশগত সুরক্ষা কাস্টিং মেশিন। পুরো প্যানেল ধূমপান এবং ধূলিকণা অপসারণ ফাংশনগুলিকে সংহত করে।

② কনভেয়র বেল্টগুলির জন্য বুদ্ধিমান অবিচ্ছিন্ন কোর সংযোগ। সরঞ্জামগুলিতে একটি উচ্চ ডিগ্রি অটোমেশন রয়েছে। শ্রম সংরক্ষণ করুন

③ লিফট + যথার্থ ট্র্যাক বুদ্ধিমান সেন্সিং বালি সংযোজন। কর্মশালাটি দক্ষ, সুবিধাজনক এবং পরিষ্কার

Coally মূল তৈরির কর্মশালার সামগ্রিক পরিবেশ সুরক্ষা ব্যবস্থা। উচ্চ-দক্ষতা ধূমপান এবং ধূলিকণা অপসারণ। কর্মশালা পরিবেশ সুরক্ষা মান

⑤ কোর-মেকিং এরিয়া ডেটা স্টোরেজ এবং আউটপুট। চিপ উত্পাদন ডিজিটালাইজেশন উপলব্ধি করুন। তথ্য-ভিত্তিক পরিচালনা।
